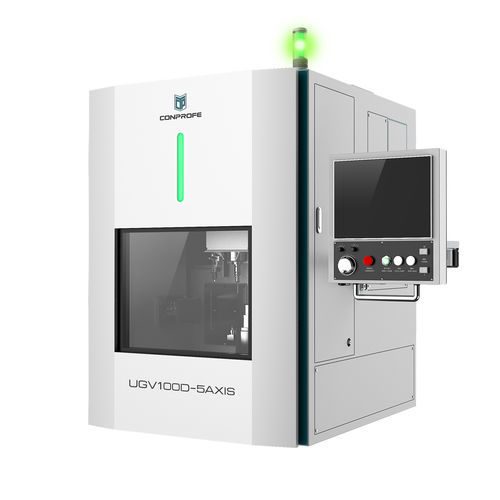

硬脆性材料用マシニングセンタ UGV100D-5AXIS5軸縦型ガラス用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- 加工材料
- チタン合金用, 炭化ケイ素用, カーボンファイバー強化複合材, セラミック用, ガラス用, 硬脆性材料用, 石材用
- スピンドル
- HSK-E 25
- X軸移動距離
350 mm
(14 in)- Y軸移動距離
110 mm
(4 in)- Z軸移動距離
130 mm
(5 in)- 回転速度
24,000 rpm, 36,000 rpm
(150,796 rad.min-1, 226,195 rad.min-1)- テーブル回転(C軸)
360 °
- X軸の移動速度
12 m/min
- Y軸の移動速度
12 m/min
- Z軸の移動速度
12 m/min
- 最大テーブル積載量
5 kg
(11 lb)- 最大ツール重量
5 kg
(11 lb)- 位置決め精度
0.005 mm
(0 in)- 繰返し精度
0.003 mm
(0 in)- 総重量
500 kg
(1,102.31 lb)- 全長
1,330 mm
(52.4 in)- 全幅
1,150 mm
(45.3 in)- 全高
1,370 mm
(53.9 in)
詳細
硬脆性材料（セラミック、サファイア、ガラス、シリコンカーバイトなど）、炭素繊維複合材料、超合金（チタン合金など）、その他の難削材からなる精密部品の加工に適している。
特徴
- Conprofe社が開発したインテリジェント超音波加工システムにより、切削抵抗を低減し、歯科材料の加工における課題に対応。
- MQL (Minimum Quantity Lubrication) システムにより、クリーンな加工が可能。
- 研磨不要のチタン合金支台歯加工のための画期的な新技術
- 剛性・防振性に優れた高級ねずみ鋳鉄ベッドで高精度加工を実現
- 位置決め精度5μm、繰り返し精度3μm
- 高精度A/B軸、ケーブル絡みを低減する中空ステンレスボディ、繰り返し精度8アーク秒
- 1台の機械で自動サイクル生産が可能なワーク収納システム内蔵
- 機械内部を保護する完全ステンレス製カバー
- 自動工具交換と測定が可能な内蔵工具マガジン
- 安定した稼働を保証する、一定温度調節のための熱交換コントローラーと対になった電気システム
- インテリジェントなヒューマンマシンインタラクションシステム
---
