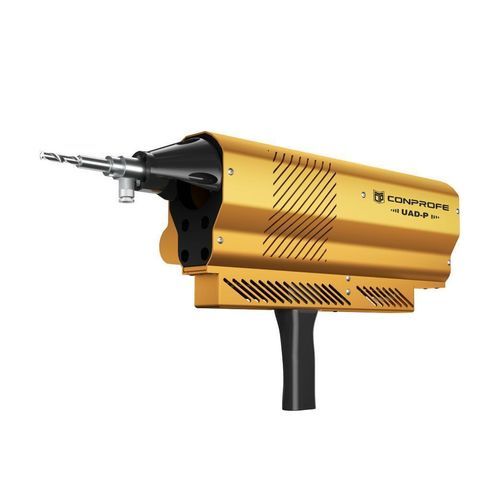

空圧ドリル UAD

製品概要

• 超音波、MQL、低温エアブラスト技術を組み合わせた3-in-1の超音波空気式ドリル
• 送り機構内蔵で送り速度を調整可能
• 工具摩耗を低減し、工具寿命を延長
• 工具交換が高速で、ダウンタイムを最小化
• 超音波支援により切削力を低減
• ストローク調整で異なる材料厚にも対応
• モジュラー設計でメンテナンスが簡素化され、コスト削減に寄与

適合工具
穴あけ、ボーリング、リーミングを統合した設計により加工工程を簡素化します。国際ブランドの微粒子材料を採用し、高強度・高耐摩耗性を実現。左回り溝（左螺旋）設計により切りくずの排出がスムーズで、表面粗さを低減し穴壁品質を向上させます。CFRP複合材の高効率かつ高品質な穴あけに適しています。

適合工具の追加特長
段付きドリルや4溝タイプはさらに工程を簡素化し、効率を向上させます。微粒子材料は高い強度と耐摩耗性を提供します。4溝形状はCFRPの荒加工における精度と安定性を高め、アルミ合金、チタン合金、積層材の効率的な穴あけにも適しています。

適用事例
炭素繊維複合材、カーボン–アルミニウム層状材、カーボン–チタン層状材、アルミニウム–チタン層状材、カーボン–アルミニウム–チタン層状材など先進材料の穴あけに設計されています。

技術仕様
Item — UAD-PA — Unit
超音波出力 — 750 — W
型式 — UAD-PA04 | UAD-PA16 | UAD-PA35 | UAD-PA45 — -
無負荷回転数 — 400 | 1,600 | 3,500 | 4,500 — rpm
穴あけ径 — 6-12.7 — mm
送り量 — 0.005-0.2（調整可） — mm/rev
最大超音波振幅 — 12 — μm
超音波周波数 — 15-50 — kHz
最大超音波補助出力 — 120 — W

技術的仕様

• シリーズ: UAD Series (UAD-PA ファミリー)
• 超音波出力: 750 W
• 対応型式: UAD-PA04, UAD-PA16, UAD-PA35, UAD-PA45
• 無負荷回転数（型式別）: 400 / 1,600 / 3,500 / 4,500 rpm
• 穴あけ径: 6 - 12.7 mm
• 送り量: 0.005 - 0.2 mm/rev（調整可）
• 最大超音波振幅: 12 μm
• 超音波周波数: 15 - 50 kHz
• 最大超音波補助出力: 120 W
