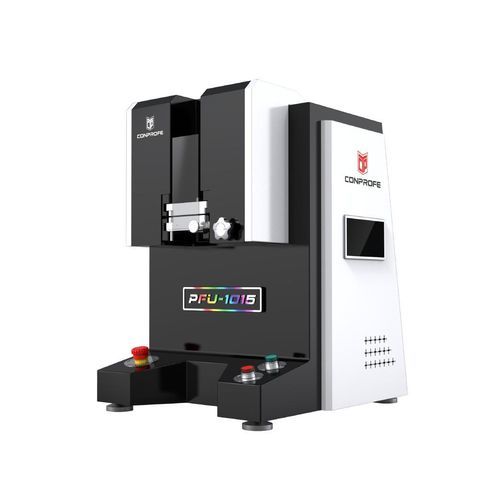

油圧式プレス機 PFU-1015

テーブルタイプ自動デジタル

概要

• 高精度：締付精度 ≤2 µmで、プレスフィット工具ホルダの精密作業に対応
• コンパクトなテーブル型設計：作業場や生産セルへの組み込みに適した小さい設置面積
• 複数の動作モード：連続取り外し、連続締付、循環取り外し・締付；各種工具ホルダに対応する着脱可能モジュール
• 操作が容易：簡素化されたボタン、タッチスクリーン、プラグアンドプレイの220 V油圧システム
• 耐久性のある制御部と仕上げ：接触頻度の高い箇所に耐摩耗エッチング処理、高品質のボタン部品

適用事例
金型工具室、加工セル、製造ラインでの精密プレスフィット工具ホルダの締付および取り外しに適合

技術仕様（表）
項目 | PFU-1015 | 単位
寸法 | 510x575x700 | mm
最大移動量 | 20 | mm
電圧 | 220 | V
モーター出力 | 0.75 | kW
モーター回転数 | 1,400 | rpm
動作騒音 | 60 | dB
ロック方式 | ノブ式 | -
正味重量 | 125 | kg
分解・組立時間 | 7 | s
ツール締付精度 | ≤2 | µm
操作モード | タッチ / ボタン | -
油タンク容量 | 1.5 | L
最大油圧 | 20 | MPa
駆動シリンダー数 | 2 | pcs
作動流量 | 1.88 | L.min

特長 / 技術仕様

• モデル：PFU-1015
• 寸法：510x575x700 mm
• 最大移動量：20 mm
• 電圧：220 V
• モーター出力：0.75 kW
• モーター回転数：1,400 rpm
• 動作騒音：60 dB
• ロック方式：ノブ式
• 正味重量：125 kg
• 分解・組立時間：7 s
• ツール締付精度：≤2 µm
• 操作モード：タッチ / ボタン
• 油タンク容量：1.5 L
• 最大油圧：20 MPa
• 駆動シリンダー数：2 pcs
• 作動流量：1.88 L.min
