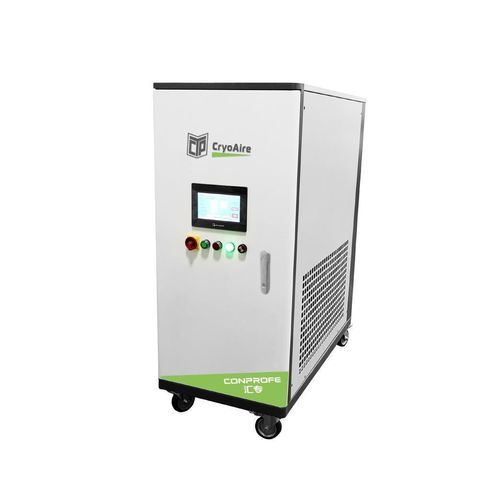

複合工作機械用スプリンクラー設備 CEA 321

製品概要
クライオジェニックエアブラストシステム CEA 321 は、切削部に直接低温エア（-10 °C〜-60 °C、動作設定値 -20 °C）を供給し、少量潤滑（MQL）と組み合わせて切削温度を低減し工具摩耗を抑制します。植物由来の潤滑剤を微量供給することで潤滑性を高め、発熱を抑える構成です。

適用例

• 旋削、フライス、穴あけ、研削など難削材の加工に対応
• 適用業界：航空宇宙、エネルギー機器、電子（3C）、造船、金型製造、自動車、医療
• 典型部品：航空機エンジン部品、精密シャフト、複雑金型、自動車部品、医療機器部品

技術仕様

• 型式：CEA 321
• 寸法：500 x 1,100 x 1,250 mm
• 重量：100 kg
• 電源：AC 380 V
• 出力：2.2 kW
• 空気圧：0.5–0.8 MPa
• 空気消費量：50–1,000 L/min
• 冷却温度：-20 °C（設定値）
• 出口温度制御：PLCプログラム制御
• オイル消費量：0–50 ml/h
• MQL潤滑油：Cryolube F10（クライオグレード）

主な特徴

• 切削部へ直接クライオ空気を供給し効果的な温度制御を実現
• 最小量のオイルで潤滑を改善するMQL内蔵供給
• PLC制御による温度管理と工程の再現性
• CNC旋盤・フライス盤への組み込みに適したコンパクト設計
