TPEケーブル用グロメット KDS-DE-RAIL

セミブラインドスレッドシーリング分割可能張力低減

製品概要

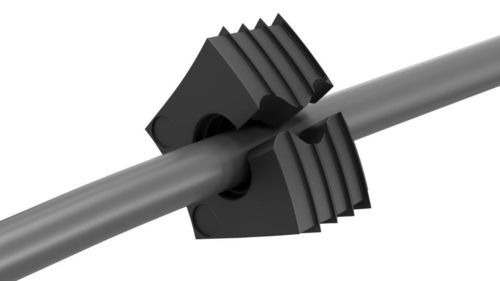

KDS-DE-RAIL（小）および KDS-DEG-RAIL（大）のシーリングエレメントは、鉄道用に認証されたケーブルエントリーシステムの中核部品です。特殊TPEを材質とし、DIN EN 45545-2（HL3）に適合しており、車両用途での安全性、耐火性能および信頼性を確保します。

設計と取り付け
テーパー状の形状により、工具を使用せずにケーブルエントリーの開口部へ挿入でき、隙間の確実なシールとDIN EN 62444 に準拠した静的な引張応力の解除を実現します。分割型のエレメントは波形の切れ込みを持ち、プリコネクトされたコネクタを含むケーブル周りへの装着が非常に容易で、適合性も高い設計です。

ラインナップと柔軟性

• 小サイズ（KDS-DE-RAIL）：径 1.5～16 mm
• 大サイズ（KDS-DEG-RAIL）：径 12～35 mm
• 各種ケーブル径・形状に対応する幅広いシーリングエレメントで高い実装密度を確保
• 未使用スロットは専用のブランキングエレメントで確実に封止可能

アクセサリ
フレームからの取り付け・取り外しを容易にする作動ツール KDS BW 1 を用意しています。

技術データ / 仕様

• 製品タイプ：KDS-DE-RAIL（小）、KDS-DEG-RAIL（大）
• 材質：特殊TPE、DIN EN 45545-2（HL3）適合
• ケーブル径範囲：小 1.5–16 mm、大 12–35 mm
• 規格：DIN EN 62444 による静的引張応力の解除
• 設計：工具不要で挿入可能なテーパー形状；プリコネクトされたコネクタにも適合する分割／波形切れ込み
• 機能：鉄道用途のケーブルエントリーにおける隙間のシーリングと静的引張応力の解除
• オプション：未使用スロット用ブランキングエレメント；取り付け/取り外し用ツール（KDS BW 1）
