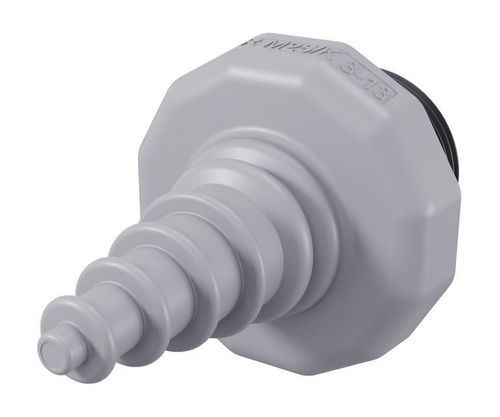

IP54ケーブルエントリー プレート KES-R M25/K 3-13 GR

IP66ケーブル用UL94 V-0

製品概要
未組立ケーブル用円形ケーブルエントリ（コーン付き）、型番 KES-R M25/K 3-13 GR。はめ込み式（スナップイン）およびねじ止め取付に対応。はめ込み時はIP54、ねじ止め時はIP66の保護等級。材質：ポリアミド6.6、シール材：TPE。色：グレー。

商業データ

• 品番：28925.6
• GTIN (EAN)：4044211254872
• 原産国：DE
• 関税番号：39259020
• 梱包形態：プラスチック袋
• 梱包単位：5 PC
• 梱包込重量（1個）：14.92 g
• 梱包別重量（1個）：14.1 g

技術データ
寸法

• 全高：61.5 mm
• 取付高さ：41.5 mm
• 長さ：38 mm
• 幅：38 mm

接続データ

• 対応ケーブル径：3 mm～13 mm
• 導体数：1

その他の技術データ

• ねじ/エントリサイズ：M25
• 取付方法：スナップイン（クイック取付）およびねじ止め
• 保護等級：IP66（ねじ止め）、IP54（スナップイン）
• ロックナット取付時の板厚 最大：11 mm
• スナップイン取付時の板厚 最大：2.5 mm
• 最小板厚：1 mm
• ロックナット締付トルク：3 Nm
• プラグなしケーブル対応
• 穴形状：丸形

材料および温度

• 材料：ポリアミド6.6
• シール材：TPE
• 難燃性 UL 94：V-0
• ハロゲンフリー：はい
• シリコーンフリー：はい
• 使用温度範囲：-40 °C ～ 80 °C

環境および適合性

• REACH適合（基準日：2026-02-04）
• RoHS適合
• EU-POP適合
• PROP 65適合
• TSCA適合

ダウンロード
CAD統合用のSTPモデルが利用可能（ページにファイルを掲載）。

技術的特徴

• モデルファミリ：KES-R
• 型番：KES-R M25/K 3-13 GR
• 対応ケーブル径：3～13 mm
• 保護等級：IP66（ねじ止め）、IP54（スナップイン）
• 材質：ポリアミド6.6、シール：TPE
• 寸法（L × W × H）：38 × 38 × 61.5 mm
• 重量（個別、梱包無し）：14.1 g
• 色：グレー
