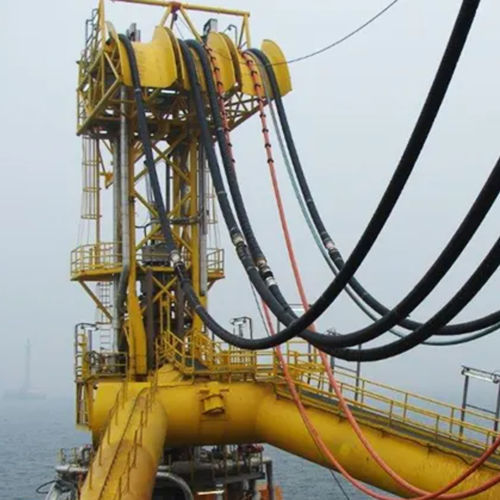

海水パイプ

油圧石油用炭化水素用

概要
Continental は、ボンデッド（vulcanised）生産用フレキシブルラインの設計、製造、供給における世界的リーダーです。50年以上にわたり、金属補強されたボンデッドエラストマーチューブの専門化を進め、API 17K 規格で最初に認証を取得しました。Continental は、トップサイドジャンパー、海底ジャンパー、ライザー、フローライン、タイインなどの生産用途向け幅広いホースを提供します。

持続可能な利点

• 低環境リスク：ボンデッド生産フレキシブルラインは API 17K に準拠して設計・製造されており、生産サービスにおいて高い安全性と信頼性を提供します。
• 用途に合わせた設計：実際の運用条件に合わせた構造設計により材料使用量と製造フットプリントを低減し、ライフサイクルの投資を最適化します。
• 長寿命：Continental の生産フレキシブルラインは 20 年を超える使用寿命を想定して設計され、交換頻度を最小化します。

適用分野

• トップサイドジャンパー
• 海底ジャンパー
• フローライン
• タイイン
• ライザー
• FSRU 船向け天然ガス用ホース

ボンデッド生産フレキシブルラインの一般的な構造
これらのフレキシブルラインは、鋼材とエラストマー材料を組み合わせたボンデッド（硫化結合）構造を採用しています。ホース壁の複数の層要素が硫化により一体化され、単一のボンデッドユニットとなります。ホースアセンブリは所定の長さで単一のボンデッドユニットとして製造され、カップリングはホースに化学的に一体化されています。

典型的な構造層と構成部品

• ステンレスインターロックストリップワウンド管：ポリマーライナーを機械的損傷から保護し、高圧ガスサービスでのブリスター形成や真空サービスでの減圧を防ぎ、ホース壁を支持してピギングを容易にします。輸送媒体により AISI 316L または 254 SMO が使用されます。
• ポリマーライナー：流体バリアとして機能し、輸送媒体の腐食性・摩耗性からホース構造を保護します。ライナー厚さは内部圧力、内径および媒体に基づき選定され、原油、海水、ガス、油圧流体等に耐える材料が選ばれます。
• テキスタイルプライ：内部圧力の力を分散します。
• 剛性スパイラル（写真非表示）：軸方向の引張力や外部圧力による潰れを防ぎ、急曲げでの折れを防止します。
• エラストマークッションプライ：異なるプライ間の接着を確保します。
• 高強度鋼ケーブル補強：内部圧力耐性を決定する主要荷重支持要素；ケーブルは亜鉛または真鍮被覆で優れた耐食性を実現します。
• ガス導出プライ：拡散ガスを通気点へ移動させます。
• 耐火プライ：少なくとも 30 分間、704°C（1300°F）の炎露出からホースを保護します。
• 耐UVエラストマー外被：衝撃、摩耗、風雨、海水および油からホースを保護します。
• 外部ステンレスストリップワウンド保護：外的な機械的損傷からホースを保護します；材料は通常 AISI 316L です。

技術的仕様 / 特性

• 認証：API 17K（金属強化されたボンデッドエラストマーホース）
• 想定使用寿命：20 年超を想定して設計
• 構造：鋼とエラストマーの積層ホースを硫化して単一のボンデッドユニットに形成
• 材料：ステンレスインターロックストリップワウンド（AISI 316L または 254 SMO）、輸送媒体に応じたポリマーライナー、高強度鋼ケーブル（亜鉛または真鍮被覆）
• 耐火性：少なくとも 30 分間、704°C（1300°F）の炎露出に耐える設計（耐火プライ）
• UV 及び環境保護：耐UVエラストマー外被およびオプションの外部ステンレスストリップワウンド保護（AISI 316L）
• 適用：トップサイドおよび海底の生産ジャンパー、ライザー、フローライン、タイイン、FSRU 向け天然ガスホース
