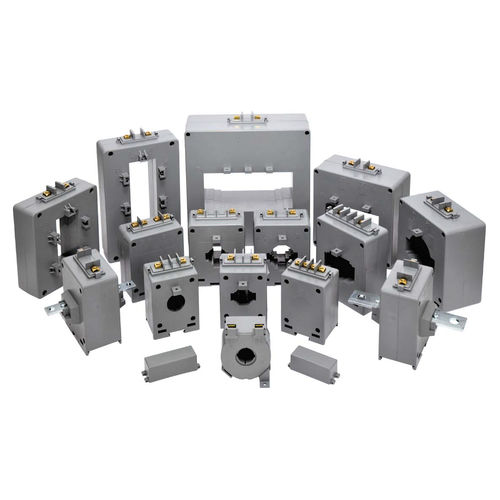

計器用変成器 TCB

電流モールドDINレール取付け用

変流器（CT）は、幅広い電力監視製品群と併用するために設計された不可欠な部品です。シンプルなエネルギーメーターから世界トップクラスの電力品質計に至るまで、これらの実績ある製品はあらゆる要件を満たします。 密閉可能な端子カバー付属 ご要望に応じて異なる特性にも対応 取り付け方式：CTに付属の付属品を使用し、壁面、ケーブル／パスバー、またはDINレールへの取り付けが可能 （タイプにより異なります） 計測用変圧器 端子の短絡または接地は、ダブルファストオン方式、あるいは同一端子に2本の導線を接続することで実現できます。 保護用変流器 保護リレー用の電流発生器として使用される変流器は、測定用変流器とは異なる電気的特性を有します。 実際、測定用変流器は一次電流が5Pの時点で磁気回路が飽和することが求められますが、保護用変流器の場合、 予期せぬ故障電流が発生した場合にリレーの作動を保証するため、二次電流値が一次電流の増加に追従し、10～15～20 Inまで達することが必要です。 CTの飽和値を変化させないよう、指定値を超えるPの負荷をCTにかけないことが重要です。 P=RI² ここで： P= CTへの負荷 R＝リレーの抵抗＋ケーブルの抵抗 I＝CTの定格二次電流 二重比変圧器 二次側の二重比： S1-S2：低値、S1-S3：高値
