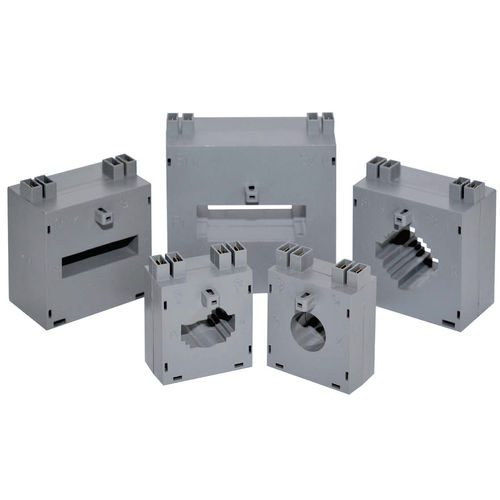

計器用変成器 TCM series

電流モールドDINレール取付け用

変流器（CT）は、幅広い電力監視製品ラインナップと組み合わせて使用するために設計された不可欠な部品です。シンプルなエネルギーメーターから世界最高水準の電力品質計に至るまで、これらの実績ある製品はあらゆる要件を満たします。 取り付け方法：付属品を使用して壁面またはDINレールに取り付けるほか、ネジでケーブルに直接取り付けることも可能です（付属品およびネジは変流器（CT）に同梱されています）。 測定用変流器 二重端子入力構造により、CTを損傷させることなく測定機器をCTから切り離す必要がある場合や、CTの接地接続を容易にするために、短絡リンクを取り付けることが可能です。 電子機器用変圧器 これらの変圧器は、25A～600A（一次定格電流）の電流測定に使用されます。これらの変圧器の特筆すべき特徴は、二次ケーブルの巻数が非常に多いことです。これにより、電子式測定回路に適した極めて低い二次電流を実現できます。二次電流は、抵抗の両端にかかる電圧として捉えることができます。この抵抗は、低電力かつ低コストであり、プリント基板上に直接実装されます。 適用分野：モーター、UPSなどを保護する回路用の電流センサー、測定器用電流センサー（電流プローブ）。 一次側と二次側の絶縁電圧：4kV、周波数：50/60Hz その他の特性についてはお問い合わせください
