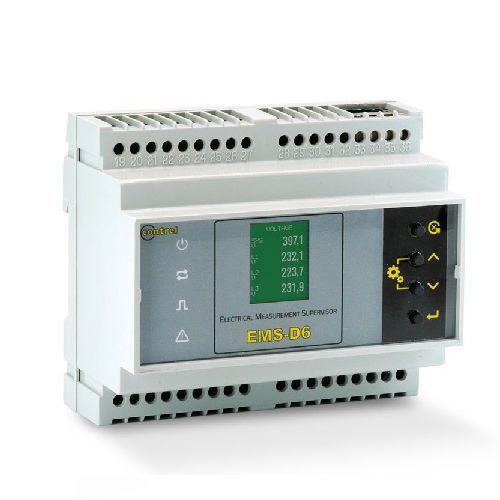

EMS-D6 多機能を特徴とするDINレール用新型多機能パワーメーター
本製品は、設置の信頼性と効率性を保証する電力計測やネットワーク解析に最適で、あらゆるニーズに対応できる高機能と拡張性を備えています。
製品概要
ラインナップ EMS
製品名 EMS-D6
製品タイプ 多機能パワーメーター
技術的特徴
デバイスアプリケーション エネルギーおよび電力のモニタリング
マルチタリフ
サブビリング
21次高調波までの電力品質分析
測定タイプ 真のRMS
有効電力および無効電力
皮相電力
電流
電圧
エネルギー
力率
周波数
全電流高調波歪み THD (I)
全電圧高調波歪み THD (V)
電源電圧 90...250 VAC/DC
20....60 VAC/DC (オプション)
ネットワーク周波数 50 Hz
60 Hz
定格電流 [In] 5 A
1 A
配線接続 1P
2P
3P + N
3P
3Pバランス
アロン
消費電力 10 VA
表示タイプ バックライトLCD
測定電流 0,050...5A(CT /5A使用時
0.010...1A(CT/1A使用時
測定電圧 30-400 V 相-ニュートラル
50-690 V 相-相間
周波数測定範囲 40-70 Hz
測定リフレッシュ時間 1000 ms
ニュートラル電流入力 測定値
計算値
精度クラス IEC 62053-22に準拠したクラス1の活動エネルギー
IEC 62053-22に準拠したクラス0.5Sの活動エネルギー(オプション
クラス0.2Sの活動エネルギー IEC 62053-22に準拠(オプション
通信ポート RS485
通信プロトコル Modbus a 4,8...115,2 kbauds
出力数 2
マウントモード DINレール 6モジュール
規格 CEI EN 61000-6-2:2006
CEI EN 61000-6-4:2007
CEI EN 61010-1:2013
重量 450g
使用環境
IP保護等級 前面:IP40
端子部はIP20
相対湿度 5...95
---
