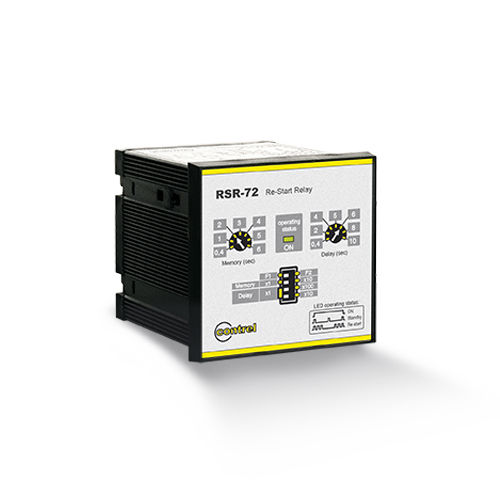

電圧制御継電器 RSR series

電圧下AC電動モーター用

再始動および再加速用リレー「RSR-72」は、瞬間的な線電圧の遮断または電圧低下により制御・保護装置が作動した後、モーターの自動再始動を行うように設計されています。 RSR-72リレーは、モーター停止後、作業プロセスに応じた適切なシーケンスで自動再始動を可能にします。RSR-72リレーは、埋め込み設置、パネル設置、または35 mm DINレール上の引き出し式アンデカルソケットタイプに収納されています。 前面パネルには、設定用のポテンショメータとマイクロスイッチ、および動作状態を示すLEDが1つ備わっています。 一般特性 RSR-72リレーは、保持接点と組み合わせて使用されます。 RSR-72とは異なり、RSR-72Aはモーター／コンタクタの再始動後も接点を閉じた状態に維持します。このリレーでは、メモリ時間を0.2～60秒、遅延時間を0.2～1000秒の範囲で設定可能です。 設定されたメモリ時間内に電圧欠落（または定格電圧の65％未満の電圧）が発生し、その後電圧が回復（定格電圧の90％以上）した場合、設定された遅延時間の後にモーター再始動出力が作動します。 メモリ時間経過後に電圧が回復した場合、自動再始動は行われませんが、0.2 秒（最小メモリ時間）未満で電圧が回復した場合は、モーターが再加速します。 再加速機能が有効になっており、電圧が 0.2 秒（再加速の最大時間）以内に回復した場合、モーターは直ちに再加速します。再加速機能が有効になっていない場合、遅延時間が経過するとモーターは自動的に再始動します。
