電圧監視継電器

トリップ電流: 30, 6, 10 A
トリガー電圧: 220 V - 415 V

... 70シリーズは、低電圧、過電圧、位相シーケンス、位相故障の監視を可能にする多機能機器で構成されています。 特徴は以下の通りです（タイプによる）： - 不足電圧、過電圧、ウィンドウモード、位相回転、位相損失、非対称、ニュートラル損失を柔軟に監視できる多機能タイプ。 - カラーLEDによる明瞭かつ迅速な視覚表示 - モジュール式ハウジング、幅17.5mmまたは35mm ...

トリガー電圧: 24, 115, 230 V

1 補助出力 3 安全出力, STOP 0 セーフティ静止モニタ 3相モーターの直接接続 センサを使用しない誘導電圧監視による静止検出 セーフティ静止モニタは、動作時に負荷調整を必要としません。 回転周波0～1000ヘルツ、最終段階の応答周波数16kヘルツまで、モーター電圧領域0～400Vのインターフェース付インバータへの接続に適切

非常停止、安全扉、またはライトバリヤ／ライトグリッドを安全に監視する必要がありますか？ お使いのアプリケーションでは、EN ISO 13849-1のパフォーマンスレベル (PL) e、IEC 62061の安全度水準 (SIL) CL 3への適合が必要ですか？ 基本機能に対応する安全リレーが必要ですか？ 取り付けとメンテナンスの簡素化による時間の節約は重要ですか？ それなら、安全リレーPNOZcompactはお客様に最適なソリューションです 省スペース、高性能安全リレー ...

トリガー電圧: 24 V - 240 V

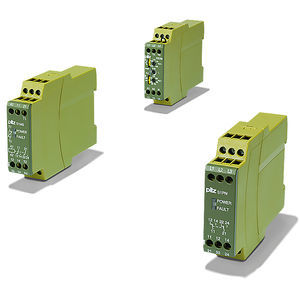

電子監視リレーでは、電気的安全が重要になります。モニタリングリレーでは、人や機械に対するさまざまな危険状況を減らしてプラントや機械の製品寿命を延ばすことができます。また、コストを節約し、効率的な生産サイクルを保証します！ 絶縁監視: 絶縁モニタPMD s20は、接地されていないAC/DCシステムの絶縁抵抗の監視に使用できます。供給電圧が独立しているため、電源オフ状態のシステムを監視できます。 正味電力監視: 測定した正味電力を使用して、充填率、気積、トルク、気圧などの変数を派生させることができます。 電気的安全性の簡単な監視 ...

トリガー電圧: 0 V - 500 V

ピルツ電子監視リレーをお選びください。電圧、フェーズシーケンス、電流、絶縁、正味電力、温度、停止、電圧不良の監視など、すべての監視タスクに対して、最適な装置が見つかります。機械またはシステムに信頼できる電子監視および制御を提供することが、常に優先事項になっています。 モニタリングリレーPMDsrangeを使用した場合のアドバンテージ 前面でパラメータを設定できるため試運転の時間が短縮 制御盤のスペースを節約: 幅はわずか22.5 mm ...

... 777は、フルプログラム可能な電子式過負荷リレーで、全負荷電流が2～800Aのモータを保護するように設計されています（90A以上は外部CTが必要）。777（製品ファミリー）は、三相200～480VACアプリケーション用ですが、他の電圧範囲や独自のアプリケーション用にいくつかの特殊ユニットがあります。一般的な用途としては、コンベヤーシステム、HVAC機器、ノコギリやグラインダー、ファンモーター、ほぼすべてのポンプ用途などがあります。ユニークなアプリケーションとしては、Subtrol®を搭載したフランクリンの水中モーターと組み合わせて、モーターの高温を検出したり、高速のリニアトリップが必要なアプリケーションがあります。 すべての過負荷リレーは、過負荷、電圧、位相損失と反転、電圧と電流のアンバランス、電力監視、電流に基づく過負荷を1つのパッケージにまとめることで、比類のない保護を提供します。スタンドアロン型の本製品は、3桁のLEDディスプレイを搭載しており、プログラミング、リアルタイムの動作情報の提供、故障のトラブルシューティングのための診断コードの表示などに使用されます。また、通信ポートを備えており、「777」のアクセサリーセクションに掲載されている通信モジュールを使用して、Modbus、DeviceNet™、Profibus、またはEthernetのネットワークを構築することができます。最大99台のユニットをPC、PLC、SCADAシステムからリモートで監視・制御することができ、オプションのSolutionsソフトウェアを使用してPCでデータをロギングすることもできます。この機能により、アーク放電の安全性に関する新しい要件を満たすためのシンプルでコスト効率の高い方法が可能になります。 ...

トリガー電圧: 190 V - 600 V

... 102Aは、サイズを問わず190～600VAC、50/60Hzのモータを保護する、3相のオートレンジ、デュアルレンジの電圧モニタです。本製品は、ユーザーが選択可能な公称電圧の設定値を提供し、電圧モニタは200Vと400Vのレンジを自動的に選択します。 独自のマイクロコントローラーを用いた電圧・位相検出回路が三相電圧を常時監視し、電力線の有害な状態を検出します。有害な状態が検出されると、指定されたトリップディレイの後、出力リレーが停止します。電力線の状態が許容レベルに戻ると、出力リレーが再び作動します。モデル102Aは、高度なシングルLED診断機能を備えています。5つの異なる光のパターンで、故障と正常な状態を区別します。 ...

トリガー電圧: 95 V - 240 V

... 201-SP-DPDTは8ピンオクタルベースのプラグイン式電圧モニタで、サイズに関係なく単相モータを保護するように設計されています。201-100-SP-DPDTは、95～120VAC、50/60Hzのモータに使用し、低電圧による損傷を防ぎます。201-200-SP-DPDTは、AC190～240V、50/60Hzのモータに使用します。このユニットは2組の絶縁接点を備えており、電圧の異なる2つの制御回路で使用するのに最適です。 独自のマイクロコントローラベースの電圧および電圧検知回路は、電圧を常時監視し、有害な電力線状態を検知します。有害な状態が検出されると、リレーの出力リレーは指定されたトリップ遅延の後に非アクティブになります。出力リレーは、電力線状態が許容レベルに戻り、指定された時間（再起動遅延）が経過した後に再起動します。トリップ遅延は、急速に変動する電力線状態による迷惑なトリップを防止します。 ...

... VARIMETER PROシリーズの多機能測定リレーUG 9400は、Modbus RTUインターフェースを介して簡単にパラメータ設定、監視、診断を行うことができます。測定リレーは、電圧、電圧非対称性、電流、コスファイ、有効電力、皮相電力、無効電力、周波数、位相シーケンスなど、最大9つの異なる測定変数を同時にモニターします。 特徴 - IEC/EN 60255-1に準拠した多機能測定リレー - ガルバニック分離されたModbus RTUインターフェイスと - 電圧監視（単相または三相 - ...

... Varimetファミリの省スペースフェーズモニタRK9872/800は、 3 相 システムにおける低電圧および過電圧および位相シーケンスを監視します。 お客様 の利点 • 3 相または 1 相電圧システムの信頼性監視： -低電圧 -過電圧 -位相シーケンス（3 相電圧システム） ...

トリガー電圧: 1,000 V

... VARIMETERシリーズの測定リレーUG 9831は、直流電圧システムの過電圧、低電圧、電圧範囲を監視します。差し迫った故障の早期検出と予防保守により、コストのかかる損傷を防止し、ユーザはシステムの動作安全性と高い可用性から利益を得ることができます。 利点 - 予防保全 - 生産性の向上 - 高い繰り返し精度 - 広い測定範囲 DC 20 ... 1000 V - 簡単な設定 - 設定スイッチを覆う密閉可能な透明カバーによる不正操作からの保護 特徴 - IEC/EN ...

トリップ電流: 0 mA - 20 mA
トリガー電圧: 2 V - 10 V

... モニタリングリレーMR50Exは、業界標準の信号0/4～20 mAおよび0/2～10 V DCの入力を備えています。測定値とプログラムされた単位はディスプレイに表示されます。内蔵トランスミッタサプライにより、ループ式センサを直接接続できます。簡単なプログラミング、最大2つのアラーム出力（SPDT）、オプションの完全に絶縁されたプログラム可能なアナログ出力0/4...20mA; 0/2...10 V DCは様々なアプリケーションの要求を満たします。 入力標準信号 ...

トリガー電圧: 24, 230 V

... 単相ネットワークの測定が可能な電圧監視リレーモジュールです。当社のE1UM230V01は、AC24V、DC24V、AC230Vのいずれかの電圧範囲を1台で選択できます。設定はAC/DC18VからAC276Vまで可能です。内蔵のSPDT（1CO）接点は、すぐにアラームをトリガするか、または損傷を防止するための更なるアクションを切り替えることができます。 この製品は、バッテリーのような固定またはリモートのバックアップ電源のインストールを監視したり、DC24V出力の産業用電源をチェックするのに最適です。 TELE製品はすべてEAC、CE、cULus規格を満たしており、従来のDINレールにスナップ式で取り付けられるスリムなIECスタイルの17.5mmフットプリントを採用しています。ローカル設定、リレー、端子の他に、LEDによるステータス表示も提供しています。 ...

トリガー電圧: 690 V

... GAMMAシリーズ 公称電圧690Vまでの位相損失モニタ 本製品は、位相損失、位相配列、位相回転を監視します。低電圧設定は180V～690Vまで局部的に調整可能です。本製品は、機器に損傷が発生する前に位相や電源状態を監視するのに最適です。 調整可能なトリップディレイは、最大10sまでの電力品質の違いに対応するために利用することができます。 また、当社のG2PU690VS20は、電気工事業者がコントロールパネルやコンプレッサー、ポンプ、その他のドライブを正しい位相のシーケンスで配線するのを確認するための完璧なツールです。 2つのリレー出力（DPDT構成）がPLCへのアラームやトリガーアクションをトリガーしている間、内蔵のLEDインジケータは、電源と位相状態を一定のフィードバックを提供します。 当社のTELE技術により、監視対象の電源から直接当社の監視リレーに電力を供給することができます。 ...

トリップ電流: 6 A

... 緊急停止ボタン・セーフティスイッチ用PL dセーフティインターフェース 非常停止ボタンや安全スイッチの監視用セーフティリレー。 ガイデッドコンタクトセーフティリレー 2 N.A. + 1 N.C. EDM 外部コンタクタ監視用フィードバック入力 起動/再起動は、自動/手動（AD SRE3）または手動監視（AD SRE3C）が可能です。 両モデルとも、EN ISO 13849-1に準拠した安全カテゴリ3、PL dまで使用可能です。 TUEV Nord Cert ...

トリップ電流: 0.2, 4 A
トリガー電圧: 195 V - 253 V

... EUW 3は、三相ネットワークの不足電圧と過電圧を監視し、両方のスイッチングポイントを互いに独立して調整することができます。オーバーランは避けなければなりません。監視は各相に対して個別に行われるため、実際の非対称性や相故障を認識することができます。さらに、回転方向（相順）と中性線の断線も監視されます。すべてのエラーは対応する赤色LEDの点灯によって示されます。正常動作時には出力リレーがオンになり、電源ランプ（緑色LED）が点灯します。故障時および電源電圧の低下時には、リレーが停止し、動作ランプが消灯します。挿入されたヒステリシスは、スイッチングポイント付近で測定電圧を変化させることにより、恒久的な状態変化を防止します。個別に調整可能な応答ディレイとドロップアウトディレイにより、短時間の主電源ディップやスイッチオン時の非対称性を意図的に無視することができます。 ...

トリップ電流: 0.1, 0.3, 1, 4 A
トリガー電圧: 30 V - 460 V

... EUW 4は三相ネットワークの電圧不足を監視します。監視は電圧の平均平均値に対してのみ行われるのではなく、各相に対して個別に行われます。これにより、相の非対称性や相の故障さえも認識することができます。スイッチングしきい値は、設計のバリエーションにより、固定または前面のポテンショメーターで調整可能です。さらに、中性線は断線時に監視されます。測定電圧がスイッチングポイントを超えると、出力リレーが2つの切り替え接点で引き込まれ、動作ランプ（緑色LED）が点灯します。1つまたは複数の相電圧がスイッチングポイントより低くなると、リレーは停止し、動作ランプは消灯します。挿入されたヒステリシスは、スイッチングポイント付近で測定電圧を変化させることにより、恒久的な状態変化を防止します。 ...

トリガー電圧: 42, 24, 115, 230 V

... これは、低電圧および過電圧保護用のKlaschkaリレーです。 このユニットは、DCまたはAC 回路のいずれかの電圧を調整し、電力の分化は、その維持能力のためにちょうど正しい提供します。 ドライセル、蓄電池、非常電源、太陽光発電機、レギュレーション電気駆動装置の電力を監視します。 ...

... 説明します。 Chordnの三相監視リレーHMPB7シリーズは、主に電源システムの相順、位相損失、過不足電圧の監視に使用されます。これらの監視リレーの幅は35.5mmで、標準的な35mm DINレール取り付けが適応されています。リレーパネルには、電源、出力、アラームの状態を示す3つのインジケータと、過不足電圧とアラーム遅延の範囲を設定するための3つのノブがあります。 これらのリレーは、相間の電圧だけでなく、相間や線間の電圧も監視することができます。 仕様 段階間の電圧測定範囲：208-480VAC 相とニュートラル間の電圧測定範囲：120～277V 監視機能：位相シーケンス、位相損失、過不足電圧 出力端子です。SPDT インジケータ。緑LED、黄色LED、赤色LED 過電圧設定範囲(中段つまみ)+2% ...

... 商品説明. Chordnの三相監視リレーHMPA5Cシリーズの17.5mmピッチは、相のシーケンスロスと低電圧の監視に適しています。標準的な35mm DINレール取り付けに対応しています。これらのリレーは、電源と出力の状態を示す2つのインジケータと不足電圧の範囲を設定するための1つのノブが装備されています。 仕様。 電圧測定範囲：208-480VAC 監視機能：位相シーケンス、位相損失、低電圧 出力端子です。SPDT アンダーボルテージ設定範囲（つまみ）：-2%～-22 インジケータ。緑LED、黄色LED 適用。 のために設計されている配電盤および箱のような配電システムを、等電気キャビネット保護して下さい。 ...

トリップ電流: 0.01 A - 15 A
トリガー電圧: 20 V

... ライブシステムにおける直流または交流電流の監視。調整値を超えたか達していないかが表示され、スイッチングプロセスが起動します。内蔵の7セグメント・ディスプレイが故障の原因を表示します。測定する電流（ACまたはDC）、しきい値の上限と下限、応答遅延、フォルト・メモリ（ONまたはOFF）は、装置上で手動で調整できます。2つの電流測定範囲は端子台で選択できます。フォルトは、装置上で直接、または外部接点によって確認することができます。 ネジ式端子台による接続 ...

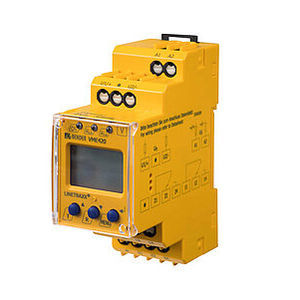

... - AC/DCシステムの低電圧、過電圧、周波数監視 0～300 V - 各種監視機能選択可能 U, f - 起動遅延、応答遅延、解除遅延の調整可能 - デバイス設定のためのパスワード保護機能 - プリセット機能 (基本パラメータの自動設定) VME420シリーズ電圧リレーは、ACおよびDCシステムにおいて、周波数、不足電圧、過電圧、2つの閾値間の電圧を監視するために設計されています。電圧はr.m.s.値として測定されます。現在測定されている値は、LCディスプレイに連続的に表示されます。アラームリレーを作動させるために必要な測定値は保存されています。応答時間を調整できるため、装置固有の起動手順や短時間の電圧変動など、設置環境に応じた特性を考慮することができます。リレーは外部電源電圧を必要とします。 - ...

... - AC/DCシステムの不足電圧、過電圧、周波数監視 9.6～150 V (VME421H-D-1), 70～300 V (VME421H-D-2) - 蓄電池を内蔵し、監視対象システムから電力を供給 - 様々な監視機能を選択可能 U, f - デバイス設定のためのパスワード保護機能 - プリセット機能 (基本パラメータを自動設定) VME421Hシリーズの電圧リレーは、ACおよびDCシステムにおいて、周波数、不足電圧、過電圧、2つの閾値間の電圧 (ウィンドウ識別機能)を監視するために設計されています。電圧はr.m.s.値で測定されます。現在測定されている値は、LCディスプレイに連続的に表示されます。アラームリレーを作動させた測定値は保存されます。応答時間を調整できるため、装置固有のスタートアップ手順や短時間の電圧変動など、設置環境に応じた特性を考慮することができます。デバイスバージョンVME421Hは、監視対象のシステムから電源電圧を取り込み、内部エネルギーバックアップを利用します。 - ...

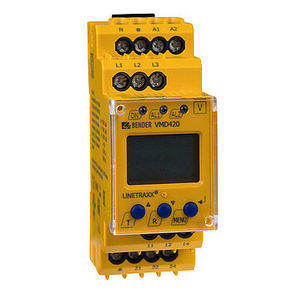

... - 3(N)AC システムにおける不足電圧、過電圧、周波数監視 0～500 V - 各種監視機能選択可能 U, f - 非対称，位相不良，位相シーケンス監視 - 起動遅延、応答遅延、解除遅延の調整可能 多機能電圧リレーVMD420シリーズは、3(N)ACシステムにおいて、周波数、不足電圧、過電圧、および2つの閾値間の電圧を監視するために設計されています。電圧はr.m.s.値として測定されます。現在測定されている値は、LCディスプレイに連続的に表示されます。アラームリレーを作動させるために必要な測定値は保存されています。応答時間を調整できるため、装置固有の起動手順や短時間の電圧変動など、設置環境に応じた特性を考慮することができます。デバイスは外部電源電圧を必要とします。 - ...

トリガー電圧: 208 V - 480 V

... 3相デルタ監視リレー、シーケンスおよび位相損失、2 SPDTリレー出力、IP20、DINレール取り付け、測定範囲177～550Vac、22.5x83.5x99.5mmハウジング 仕様 マウンティング 産業用DINレール 機能 位相配列です； 位相損失 周波数範囲 50-60Hz 出力 1中継 タイムディレイ 遅延調整なし ...

トリガー電圧: 600 V - 690 V

... 3相デルタ監視リレー、シーケンスおよび位相損失、2 SPDTリレー出力、IP20、DINレール取り付け、測定範囲510～760Vac、22.5x83.5x99.5mmハウジング 仕様 マウンティング 産業用DINレール 機能 位相配列です； 位相損失 3相の電圧範囲 600〜690Vac 周波数範囲 50-60Hz 出力 1中継 ...
