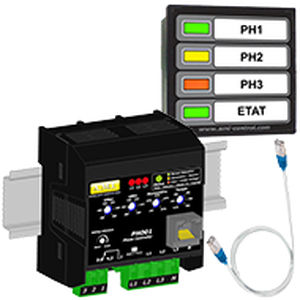

モジュール式監視継電器 PH001 & PAN45-01-00

電圧下過電圧位相順序

PH001とPAN45-01-00の組み合わせは、単相または三相の電気設備をニュートラルの有無にかかわらず監視するための最も完全なセットです。 PAN45-01-00は、PH001が検出した情報や状態をキャビネットの前面に安全に表示することを目的としています。 PAN45-01-00は、PH001ボックス内の絶縁された1kVコンバータと3kVオプトカプラにより、DC5Vの超低電圧を供給します。 これにより、以下から保護されます。 - 逆相回転。 - 過剰電圧および不足電圧 - ニュートラルの喪失または非対称性による相間の電圧差。 (過電圧・不足電圧保護は単相で使用可能です。) 連続的に監視します。 - 3つの相の存在と回転方向。 - 各相の低電圧および過電圧を監視します。 - 各相の非対称性およびニュートラルの喪失。 1RT接点のポジティブセーフティリレーを搭載し、以下を保証します。 - 設定値を超えた場合の遅延シャットダウン（調整可能 - 異常に高いオーバーシュートが発生した場合の瞬時のシャットダウン。 電源 このボックスは、制御する入力によってセルフパワーで作動します。
