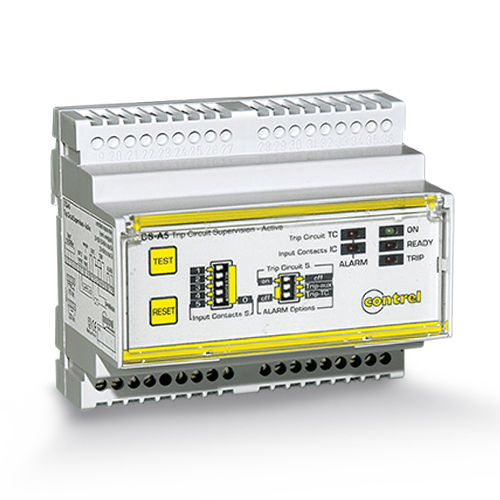

トリップ回路監視継電器 TCS-A5

ACDCDINレール

TCS-A5 安全回路のアクチュエータを備えたパーマネントコントロール CEI 64/8で要求されている安全回路のアクチュエーター 導入 ラインナップ TCS 製品名 TCS-A5 製品タイプ 非常用回路を開くためのアクチュエータを備えた安全回路の永久制御用デバイス 技術的特徴 制御ネットワーク電圧 110...240 VAC/DC 20....60 VAC/DC (オプション) 電源電圧 110...240 VAC DC110V（オプション 24....AC/DC48V（オプション パワーオンディレイ 150ms 消費電力 5 VA (最大) TRIP出力起動遅延 150 ms 停電によるTRIP出力パルス 100 ms テスト機能 ローカル リセット機能 ローカル リモート 出力リレー 2切換（TRIP+SAFE，ALARM 5 A (AC240V) 0.3A (DC110V) 2 A (DC48V) ディスプレイ表示 LED緑（電源ON LED 赤色 TRIP（リレー介入 LED 赤 ALARM（出力回路の故障 LED 赤 ALARM (入力接点回路の故障) LED 赤 READY（デバイスが出力起動の準備完了 マイクロスイッチ 入力接点の制御数の設定（抵抗による短絡の場合も含む アラーム状態での動作モードの設定、および「トリップ回路」の作動／非作動 マウントモード DINレール 6モジュール 規格 EN 61010-1 EN 61551-1 EN 61326-1 EN 61326-2-4（EN 61326-2-4 CEI 64-8/464.1 64-8/465.5 64-8/537.4.3 重量 500g 使用環境 IP保護等級 IP40（前面 端子部はIP20 相対湿度 5...95 動作温度 -10...+60 °C 動作温度 -10～+60 °C 保管温度 -20～+70 °C オプション TCS-R6デバイスの制御回路のスペイン語版 対応機種 電源電圧：AC110～230V｜Vc：AC100～240V/DC 電源電圧：AC24～48V/DC｜Vc：AC20～60V/DC 電源電圧：110...230VAC｜Vc：20...60VCAC/DC 電源電圧：24...48VAC/DC｜Vc：100...240VAC/DC
