ドージングステーション ADD-A-LOT

概要

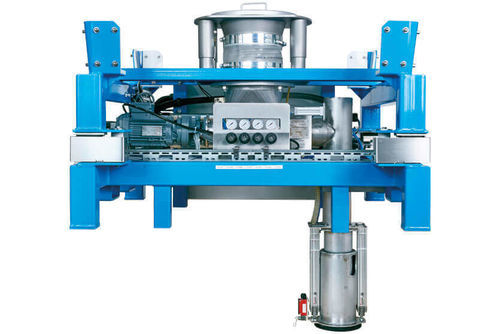

CoperionのADD-A-LOTは、マルチ成分ハンドリング（MIH）システム向けに設計された自動化された投入・供給ステーションです。貯蔵容器と受け容器（プレミックス容器）を接続し、バルク材の制御された排出と精密な計量供給を実現します。供給は称重制御システムにより行われます。MIH内のADD-A-LOTステーション数は調整可能で、最大8台のステーションが同一混合容器へ同時に供給できます。スクリューの形状はバルク材の特性に合わせて選定されます。流出口側には、飛散を防ぐための空気式バタフライバルブまたはスライドバルブが設置されます。完全な排出を支援するため、追加の機械的・空気圧式排出補助装置を取り付けることができます。

代表的な排出補助と排出支援

• 架橋（ブリッジ）を防ぎ、ホッパー、IBC、ビッグバッグの完全排出を可能にする標準的な排出補助。
• 一般的に空気式ハンマーを使用；振動子やその他の機械的補助も可能。
• 補助装置の選定は製品特性と工程要件に依存します。

計量方式

• 加算法（加算式）計量：受け容器（プレミックス）は供給中に計量されます。全ての供給機構は計量対象容器から機械的に切り離され、測定に影響を与えないようにします。排出ステーションとプレミックス容器の接続は吸引と固定蓋の組み合わせで行います。利点：複数成分の計量に対して必要な計量装置数を削減可能です。
• 減算法（差分式）計量：貯蔵容器の重量変化を、排出ステーションのフレームに取り付けたロードセルで計測します。これにより複数成分を同一容器へ同時に供給でき、排出ステーションとプレミックス容器間に機械的接続を許容します。各プレミックス容器は個別の蓋を備え、出口のブーツ（蛇腹）により機械的な接続を行います。

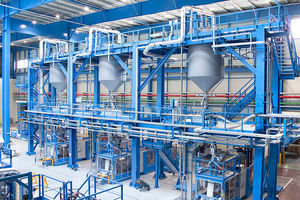

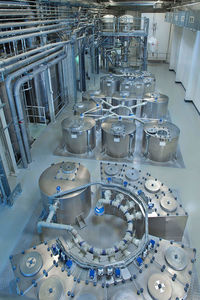

代表的なシステム構成 / 例

• 交換可能なホッパー、IBC、ビッグバッグからのバルク材を供給する排出ステーション。
• 複数液体の同時予混合用液体用秤（例：最大6液体の予混合）。
• 表示とRFID照合を備えた多数の搬送ライン接続用インテリジェントカップリングステーション（例：20本の搬送ライン接続）。

技術仕様

• ブランド：Coperion
• 製品：バルク材用自動投入・供給ステーション（ADD-A-LOT）
• 型式 / 呼称：ADD-A-LOT
• 用途：MIHシステムにおけるバルク材の排出および供給
• MIHあたりの供給ステーション数：調整可能；最大8ステーションが同一混合容器へ同時供給可能
• 供給制御：称重制御システム
• 計量方式：加算法（受容器の計量）および減算法（ロードセルによる貯蔵容器の計量）
• 出力弁：飛散防止用の空気式バタフライバルブまたはスライドバルブ
• 排出補助：空気式ハンマー（標準）、振動子およびその他の機械的/空気圧式補助
• スクリュー形状：バルク材に応じて選定
• 容器互換性：交換可能なホッパー、IBC、ビッグバッグ、個別蓋付きプレミックス容器
• 接続オプション：表示およびRFIDを備えた複数搬送ライン用インテリジェントカップリングステーション
• 同時液体予混合の例：最大6液体の予混合用液体秤（システムオプション）
