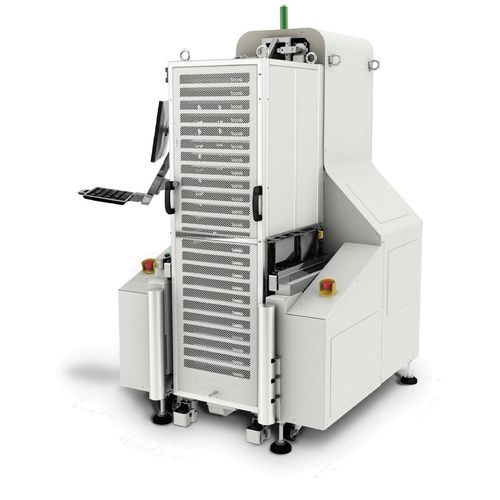

温度試験機

寿命全自動コンピュータ制御

キーメッセージ
DUTごとのヒーターを自律制御し、エネルギー消費を最小化します

概要
Cosmic の Ovenless Burn‑In & HTOL ソリューションは、従来のバーンイン炉に代わるラック式の省エネ代替手段です。高密度デバイステスト向けに設計されており、Burn‑In System (BIS) と 24 スロットを持つラックを組み合わせ（各スロットは最大120デバイス収容可能）、完全自動化された大規模な Burn‑In／HTOL サイクルと DUT ごとの独立した温度制御を実現します。

選ばれる理由

• 市場で唯一のオーブン不要なBurn‑Inアプローチ
• 従来の炉に比べてエネルギー消費および冷却要件を削減
• 電力、設置面積、冷却の最適化により ESG 面での改善を実現
• 高速な加熱・冷却と DUT レベルでの高精度な温度制御
• 完全自動化され、SECS‑GEM 対応および Industry 4.0 への統合が可能

機能 / 構成

• 60 sites double Vcore
• 80 sites single Vcore
• 120 sites single Vcore

製品説明 — 主な利点
本システムは Burn‑In System (BIS) と高密度を実現する内部スロットを備えたラックで構成されるラック式プラットフォームです。大規模で自動化された Burn‑In／HTOL サイクルを可能にし、DUT ごとの温度制御、温度均一性の向上、設備面積の削減、冷却および消費電力の低減を提供します。クリーンルーム対応で、自動車、医療、MEMS、コンシューマーエレクトロニクス、航空宇宙・防衛、産業、パワー半導体などの生産ラインへの統合に適しています。

技術仕様

• テストサイト数：1440（60‑site double Vcore 構成）
  1920（80‑site single Vcore 構成）
  2880（120‑site single Vcore 構成）
• 寸法 (D × W × H)：1300 mm × 1200 mm × 2000 mm
• プラットフォーム構成：BIS とラックを備えたラック式プラットフォーム（ラック当たり24スロット、スロット当たり最大120デバイス収容）
• VCORE1 SUPPLY：2× site（完全独立）@0.6–3.6V（60‑site）
  1× site（完全独立）@0.6–3.6V（80/120 single Vcore）
• VCORE2 SUPPLY：2× site（各チャネルが5サイトで共有）@0.6–3.6V（60‑site）
  1× site（各チャネルが5サイトで共有）@0.6–5.0V（80‑site single Vcore）
  1× site（各チャネルが5サイトで共有）@0.6–3.6V（120‑site single Vcore）
• VIO SUPPLY：1× site（各チャネルが10サイトで共有）@1.65–5.5V（全構成）
• 独立デジタルチャネル：10× site（4 DRIVERS, 2 RECEIVERS, 4 BIDIRECTIONALS）（60‑site）
  5× site（2 DRIVERS, 1 RECEIVER, 2 BIDIRECTIONALS）（80/120 single Vcore）
• 共有デジタルチャネル：15 DRIVERS × site（各チャネルが5サイトで共有）（全構成）
• 計測 / 計測器（ラック毎）：Diode Measure: 60 / 80 / 120；Heater Controls: 60 / 80 / 120；Heater Resistance Measure: 60 / 80 / 120；Voltage Measure: 60 / 80 / 120
• 自動化 & 統合：完全自動化；SECS‑GEM 準拠；Industry 4.0 対応；クリーンルーム対応
• 運用上の利点：消費電力と冷却需要の削減、設備面積の縮小、より高速な熱サイクルと DUT ごとの温度均一性向上
• 製造元 / ブランド：Cosmic
• 対象用途：自動車、医療、MEMS、コンシューマーエレクトロニクス、航空宇宙・防衛、産業、パワー半導体
