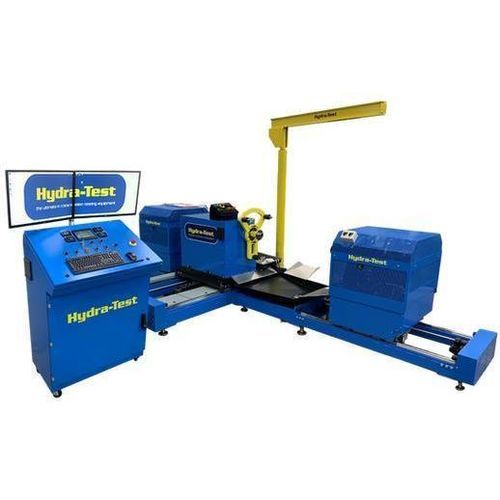

ロータリー動力計 HT-DCC Deluxe

エンジン用負荷測定用

概要
Hydra-Test のトランスミッション用ダイナモメータシステムは、トランスミッション試験とデータ収集のためのモジュラーかつスケーラブルなソリューションです。HTC-S コントローラと HT-DCC Deluxe ソフトウェアを統合し、ダイノ操作、データ取得、試験シーケンスの制御を行います。

製品概要
Hydra-Dyno HD 400 は、FF（前輪駆動）、FR（後輪駆動）、AWD（四輪駆動）の車載ユニットから、より大きなオン/オフハイウェイ用ユニット、フリートの大量試験まで対応可能な構成に設定できます。必要に応じてモーターや負荷ユニットの能力を段階的に拡張できます。

主な特長

• データ収集（DAQ）、ダイノ制御、トランスミッション制御用の HTC-S コントローラ。
• 高度なデータ収集・解析機能を備えた HT-DCC Deluxe インターフェース。
• FWD、RWD、AWD およびオン/オフハイウェイ大容量ユニット向けのスケーラブルなアーキテクチャ。
• Axi-line 機械式アダプタへ直接装着可能。Axi-line および Zoom テストハーネス用アダプタケーブル対応。
• 実績あるモーター／負荷ユニット制御と継続的なコントローラ・ソフトウェアの改良。
• 出荷から 1 年間のソフトウェア無償アップデート。

利用可能な構成／負荷・駆動オプション

• 駆動能力：40〜100 HP で構成可能（ベースモデル 40 HP；約30 kW）。
• 駆動電圧オプション：208 / 240 / 480 VAC。
• RWD、FWD、AWD 用の可変電気ブレーキ負荷ユニットを用意；負荷容量はスケーラブル（ベース 500 lb-ft）。

互換性
機械式アダプタは Axi-line の寸法に準拠しており、既存の Axi-line マスタープレート、スプール、スペーサーが Hydra-Dyno のベース取付けに直接装着できます。既存治具との統合が容易です。

モデルと基本構成の注意事項
基本構成：40 HP モーターと 500 lb-ft の負荷ユニット。試験範囲に応じて、より大きなモーター／負荷構成への拡張が可能です。

仕様 / 技術仕様

• コントローラ：HTC-S（DAQ、ダイノおよびトランスミッション制御）
• 制御ソフトウェア：HT-DCC Deluxe（強化版）
• ベースモーター：40 HP（約30 kW）
• ベース負荷容量：500 lb-ft 負荷ユニット（スケーラブル）
• 駆動電圧オプション：208 / 240 / 480 VAC
• 駆動能力範囲：40–100 HP（構成可能）
• 負荷タイプ：可変電気ブレーキ負荷ユニット（RWD、FWD、AWD に対応）
• 機械的互換性：Axi-line 機械式アダプタへ直接装着；Axi-line および Zoom ハーネス用アダプタケーブル
• ソフトウェアアップデート：出荷から 1 年間の無償アップデート
