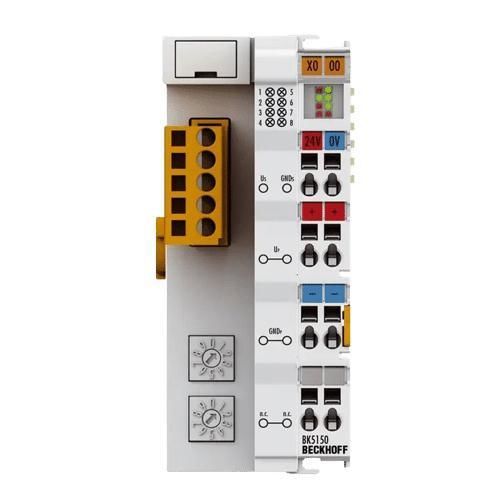

DINレール上端子台 BK5150

入出モジュール用コンパクト

製品説明
COMPACTコントローラCANopen用バスカプラBK5150は、Beckhoffのバステルミナルシステムをコンパクトでコスト最適化されたモジュールで拡張します。最大64台のバステルミナルをサポートし、K‑Bus拡張インターフェース（KL9020、KL9050）を使用すると最大255台まで接続可能です。本カプラは最大1 Mbaudまでの自動ボーレート検出と、アドレス割り当て用の2つのアドレス選択スイッチを備えています。フィールドバス接続用の5ピン開放型コネクタが付属し、オプションで終了抵抗内蔵のZS1052-3000コネクタを接続できます。

特長

• 対応バステルミナル：64台（KL9020 / KL9050使用時は最大255台）
• デジタル入出力容量：最大960信号
• アナログ入出力容量：最大60信号
• PDO（CANopen）：16 Rx / 16 Tx
• CANopen機能：life/node guarding、heartbeat、emergency object、オブジェクトマッピング、store/restore
• 自動ボーレート検出：最大1 Mbaud
• アドレス設定：2つの選択スイッチ
• フィールドバス接続：5ピン開放型コネクタ（プラグ付属）
• オプションコネクタ：終了抵抗内蔵ZS1052-3000
• 設定方法：KS2000ソフトウェアまたはコントローラ経由

技術仕様

• 型番：BK5150
• バスプロトコル：CANopen
• 互換性：Beckhoffバステルミナルシステム（COMPACTコントローラCANopen）
• サポート端末数：64（KL9020 / KL9050で最大255）
• デジタル入出力：最大960入出力
• アナログ入出力：最大60入出力
• PDO数：16 Rx / 16 Tx
• ボーレート：自動検出 最大1 Mbaud
• 接続性：5ピン開放型コネクタ（プラグ付属）；オプションのZS1052-3000終了コネクタ
• 設定：KS2000またはコントローラ経由
