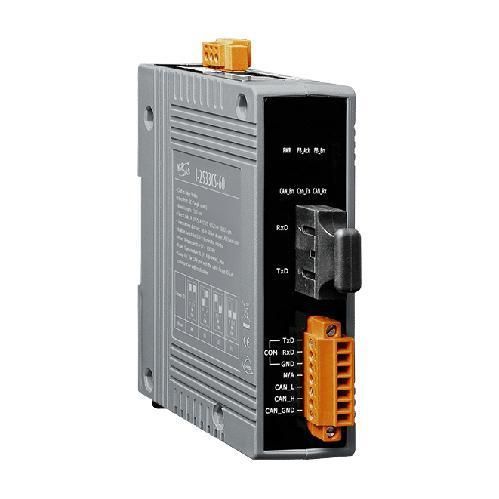

光/電気変換器 I-2533CS-60

通信光ファイバーCAN回路

概要
I-2533CS-60 は、電気的な CAN バス信号をシングルモード光ファイバ伝送に変換するローカル CAN–光ファイバブリッジです。ガルバニックアイソレーションを提供し、CAN セグメント間の物理的分離を拡大することで、長距離にわたり信頼性のあるネットワーク間接続を実現します。各側で異なる CAN ボーレートを許容します。

主なポイント

• SC シングルモード光ファイバで最大 60 km まで CAN バスの到達距離を延長（CAN ボーレートに依存しない）。
• ガルバニックアイソレーションにより、あるネットワークのバスエラーが他方に影響を与えない。
• 異なるボーレートで動作する 2 つの CAN ネットワーク間の通信を可能にし、柔軟な統合を実現。

機能

• コネクタ: SC、シングルモード、100Base-FX 光インターフェース。
• 最大伝送距離: 最大 60 km。
• CAN トランシーバ: NXP TJA1042。CAN 2.0A / CAN 2.0B 対応。
• CAN 側アイソレーション: 2500 Vrms。
• ボーレート設定用ロータリースイッチおよびユーザー定義ボーレートのサポート。
• 120 Ω 終端抵抗の内蔵切替スイッチ。
• 光ファイバ断線検出および診断表示。
• CAN メッセージフィルタ設定用ユーティリティ。
• DIN レール取付けに対応した着脱式端子台。
• 同一グループ ID の CAN ポート間での通信が可能。

技術仕様

• 型番: I-2533CS-60 シリーズ。
• 機能: ローカル CAN–光ファイバブリッジ（電気的 CAN ⇄ シングルモード光ファイバ）。
• コネクタ/ファイバ種別: SC、シングルモード、100Base-FX。
• 最大ファイバ伝送距離: 最大 60 km。
• CAN トランシーバ: NXP TJA1042。
• 対応 CAN 規格: CAN 2.0A、CAN 2.0B、ISO 11898-2 準拠。
• アイソレーション: CAN 側 2500 Vrms。
• ボーレート設定: ロータリースイッチ; ユーザー定義ボーレートおよびネットワーク間での異なるボーレートをサポート。
• 終端: 内蔵の 120 Ω 切替式終端抵抗。
• 取付: 着脱式端子台による DIN レール取付け。
• 診断/ツール: 光ファイバ断線検出; CAN メッセージフィルタ設定用ユーティリティ。
• ネットワーク動作: ネットワーク間のバスエラーを隔離し、異なるボーレート間の通信を可能にする。
