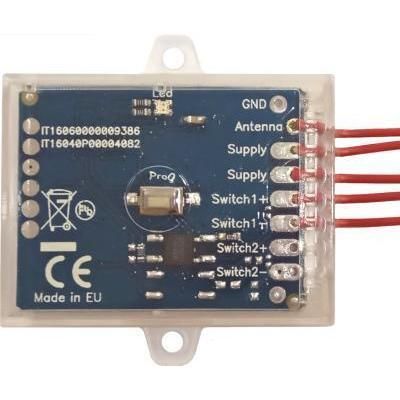

ワイヤレス受信機 モジュール UniRec1

ラジオAMFM

説明
小型の汎用受信機（41 × 31 × 11 mm）。224 MHz〜868 MHzのほとんどの無線リモコンに対応。AM/OOKおよびFSK/FM、固定コードとローリングコードをサポート。異なる変調を含む1波または2波の受信をプログラム可能。

主な動作
有効なコード受信時に受信機はSwitch+とSwitch-間のオプトアイソレータを駆動し、ゲートオープナー等の制御基板の低電圧プッシュボタン入力を模擬します。出力は光学的に絶縁されており、最大50 mA、最大40 Vdc。動作周波数および出力挙動はプログラム可能（双安定、保持動作、タイマー：250 ms〜60分）。メモリは最大1000台のリモコン（実数はコードの複雑さに依存、例：KeeLoqローリングコードは最大約600台）。

設置と配線

• 「Supply」と表示された2本の線を電源に接続。
• Switch+を制御対象基板のプッシュボタン入力のプラス端子に接続。
• Switch-を制御対象基板のプッシュボタン入力のマイナス端子に接続。

テスターで制御基板の入力電圧が40 Vdc未満、電流が50 mA未満であることを確認してください。

交流入力についての注意
制御基板のプッシュボタン入力が交流を使用する場合は、AC制御用リレー出力を備えた受信機バリアントを選択してください（他モデルあり）。

特長

• 低電圧DCプッシュボタン入力（最大40 V、50 mA）を持つ制御基板の無線制御が可能。
• 非常にコンパクト：41 × 31 × 11 mm。
• 電源：7–36 Vdcまたは7–27 Vac。低消費のため内部DC/DCコンバータを搭載。
• 配線しやすい20 cm長の5本配線：アンテナ1、電源2、出力2（Switch+ / Switch-）。
• アンテナは433–434 MHzで約17 cm、868 MHzで約8 cmに切断し、平らに水平または垂直にして設置。
• 多くのプリセット周波数をユーザー選択可能（EUで使用できない周波数あり）。
• OOK（AM）およびFSK（FM）をサポート；FM偏移12/24 kHz；AMは標準および狭帯域。
• ツイン周波数モード：単一または二つの周波数／変調を同時にプログラム可能。
• 固定コードおよびローリングコードの多様なリモコンに対応；異なるタイプの同時登録が可能。
• マスターリモコンによる学習（遠隔で学習を10秒間有効化）をサポート。

対応周波数（ユーザー選択例）
433.42, 433.92, 434.15, 434.42, 868.3, 868.5, 868.8, 315*, 224.500*, 224.750*, 270*, 280*, 284*, 286*, 287*, 288*, 289*, 290*, 292*, 300*, 302*, 303*, 306*, 310*, 318*, 330*, 340*, 390*, 403.55*, 418* MHz
注：「*」印の周波数はEU内で使用できません。送信機の周波数は安定している必要があります。水晶やSAW発振器を持たない不安定な送信機（約300 MHz付近）には対応しません。

主な用途／ユースケース

• ゲート、ガレージドア、バリアの制御基板の「start」入力を有効化。
• 旧式周波数（例：418 MHz、315 MHz）を使うリモコンで制御されていた機器の操作。
• 異なるブランド・周波数のリモコンを受け付けることで、既存の開閉機の互換性を向上。
• 無線制御が元々なかった制御基板にワイヤレス制御を追加。

学習とプログラミング
学習はProgボタンで行います。第二受信周波数とその変調を設定可能。第二周波数の有効/無効設定、出力モード、タイマー、感度制限などを設定して誤動作を低減できます。

パッケージと備考
欧州製。透明で再封可能なリサイクル可能ブリスタに入れて印刷された多言語取扱説明書を同梱。大量OEM向けカスタマイズ対応可。

仕様／技術データ

• 型番：UniRec1（シングルチャンネル汎用マルチ周波数受信機）。
• 寸法：41 × 31 × 11 mm。
• 電源：7–36 Vdcまたは7–27 Vac（DC供給時は供給線の極性は重要ではありません）。
• 消費電力：内部DC/DCコンバータによる低消費。
• 出力：プッシュボタンを模擬するオプトアイソレート出力（Switch+ / Switch-）；最大出力電流50 mA；最大電圧40 Vdc。
• アンテナ：単一ワイヤ；433–434 MHzで約17 cm、868 MHzで約8 cmに切断；平らに水平または垂直に配置。
• 対応変調：OOK（AM）標準／狭帯域；FSK（FM）12 kHzおよび24 kHz偏移。
• 受信：単一またはツイン周波数（2つの周波数/変調を同時にプログラム可）。
• メモリ：最大1000台のリモコン登録（コードの複雑性に依存）。
• 出力モード：双安定、保持、タイマー（250 ms〜60分）設定可能；出力極性や電動機始動前の電気錠などの特殊動作オプションあり。
• プログラミング：Progボタンで行う；学習を遠隔で有効化するマスターリモコンをサポート。
• 梱包：再封可能ブリスタで出荷；取扱説明書同梱。
