白LED Standard L2 Linear

ストリップタイプ標準大流量

製品詳細

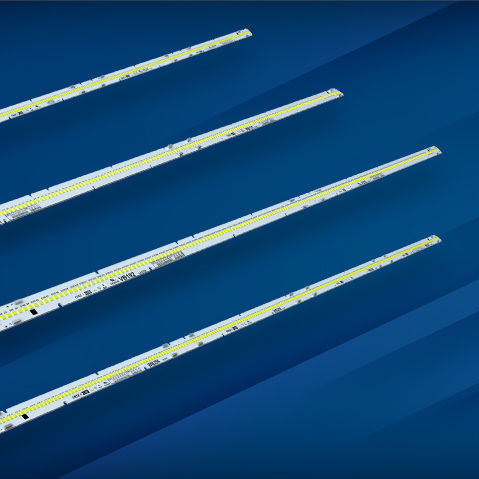

Cree LEDの標準L2リニアモジュールは、トロファー、パネルライト、コーブ照明などの屋内照明用途向けに設計されています。J Series® 2835ホワイトLEDを搭載したこれらのリニアPCBAは、一貫した性能、柔軟な設計オプション、および複数の価格性能構成を提供します。

• 簡単に統合できる2つのリニアFR4 PCBオプション
• 5000K、4000K、3500K、3000KのCCTで利用可能
• 80 CRIおよび90 CRIの性能オプション
• 効率とコスト目標に合わせて5つのLED構成から選択可能

VB256

• 寸法: 1120 mm (44″) × 20 mm FR4
• LED数: 256、128または64
• モジュラーデザイン: 560 mm (22″)の2つのセクションまたは280 mm (11″)の4つのセクションにカット可能

VB192

• 寸法: 1120 mm (44″) × 20 mm FR4
• LED数: 192または96
• モジュラーデザイン: 560 mmの2つのセクションにカット可能で、各セクションの端にプラグインコネクタがあり、迅速な組み立てが可能

利点

• OEM照明器具設計のための合理化された統合
• さまざまな性能ニーズに対応するコスト効果の高いオプション
• 高い均一性と信頼性のある熱性能
• 在庫の複雑さを軽減する柔軟なカット可能なフォーマット

仕様表
製品タイプ | 製品 | データシート | 製品ステータス | LED数 | 搭載LED | 電圧クラス | CCT最小 (K) | CCT最大 (K) | CRIオプション | 標準電力 (W) | 最大電力 (W) | x (mm) | y (mm)
L2 Linear | VB192 | [データシート] | 新しい | 192 | 2835 3V N Class | 48 | 3000 | 5000 | 80, 90 | 52 | 132 | 1120 | 20
L2 Linear | VB192 | [データシート] | 新しい | 96 | 2835 3V N Class | 48 | 3000 | 5000 | 80, 90 | 26 | 66 | 1120 | 20
L2 Linear | VB192 | [データシート] | 新しい | 192 | 2835 3V J Class | 48 | 3000 | 5000 | 80, 90 | 52 | 132 | 1120 | 20
L2 Linear | VB192 | [データシート] | 新しい | 96 | 2835 3V J Class | 48 | 3000 | 5000 | 80, 90 | 26 | 66 | 1120 | 20
L2 Linear | VB192 | [データシート] | 新しい | 192 | 2835 3V G Class Pro9 | 48 | 3000 | 5000 | 90 | 52 | 132 | 1120 | 20
L2 Linear | VB192 | [データシート] | 新しい | 96 | 2835 3V G Class Pro9 | 48 | 3000 | 5000 | 90 | 26 | 66 | 1120 | 20
L2 Linear | VB256 | [データシート] | 新しい | 256 | 2835 3V N Class | 48 | 3000 | 5000 | 80, 90 | 88 | 176 | 1120 | 20
L2 Linear | VB256 | [データシート] | 新しい | 128 | 2835 3V N Class | 48 | 3000 | 5000 | 80, 90 | 44 | 88 | 1120 | 20
L2 Linear | VB256 | [データシート] | 新しい | 64 | 2835 3V N Class | 48 | 3000 | 5000 | 80, 90 | 22 | 44 | 1120 | 20
L2 Linear | VB256 | [データシート] | 新しい | 256 | 2835 3V J Class | 48 | 3000 | 5000 | 80, 90 | 88 | 176 | 1120 | 20
L2 Linear | VB256 | [データシート] | 新しい | 128 | 2835 3V J Class | 48 | 3000 | 5000 | 80, 90 | 44 | 88 | 1120 | 20
L2 Linear | VB256 | [データシート] | 新しい | 64 | 2835 3V J Class | 48 | 3000 | 5000 | 80, 90 | 22 | 44 | 1120 | 20
L2 Linear | VB256 | [データシート] | 新しい | 256 | 2835 3V G Class Pro9 | 48 | 3000 | 5000 | 90 | 88 | 176 | 1120 | 20
L2 Linear | VB256 | [データシート] | 新しい | 128 | 2835 3V G Class Pro9 | 48 | 3000 | 5000 | 90 | 44 | 88 | 1120 | 20
L2 Linear | VB256 | [データシート] | 新しい | 64 | 2835 3V G Class Pro9 | 48 | 3000 | 5000 | 90 | 22 | 44 | 1120 | 20

技術仕様 / 特徴

• 製品タイプ: L2 Linear
• PCB材料: FR4
• 寸法: 1120 mm x 20 mm
• LED数: 256, 192, 128, 96, 64
• 搭載LED: 2835 3V N Class, 2835 3V J Class, 2835 3V G Class Pro9
• 電圧クラス: 48
• CCT範囲: 3000Kから5000K
• CRIオプション: 80, 90
• 標準電力: 22Wから88W
• 最大電力: 44Wから176W
• モジュラーデザイン: 柔軟な統合のためのカット可能なセクション
• 用途: 屋内照明（トロファー、パネルライト、コーブ照明）
