さく井掘削装置 CTJ3A

回転式油圧式建設現場用

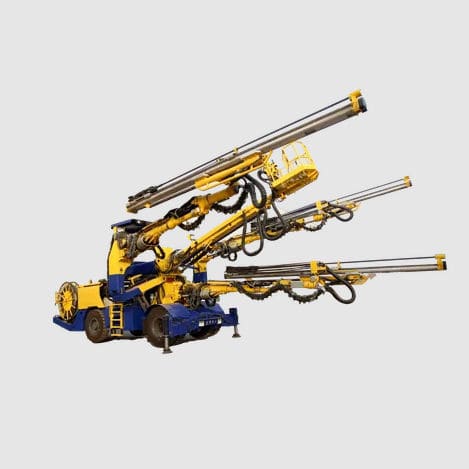

ドリルジャンボは、掘削や発破が必要な地下採掘や建設でよく使われる機械である。また、岩石が固いためトンネル掘削機を使用できないトンネル掘削にも使用されます。CREGのシングルブーム、ダブルブーム、マルチブームのドリルジャンボは、さまざまな建設要件を満たすように特別に設計・開発されています。 CTJ3AはCREGが独自に設計・製造した油圧式3ブームドリルジャンボで、掘削範囲は最大170m2に達します。最大掘削高さは12.SOmです。ドリル径は43mmから102mm。最高速度は17.SOkm/h、最大上昇能力は18°。 このトンネルは八康高速道路の一部である。トンネルの岩盤は主にIll級とIV級で、花崗岩と泥岩が交互に使われている。UCSは平均40MPa。CTJ3Aは地盤によく適応している。月間の前進は250メートルを超え、1回の掘削で150以上の孔を掘ることができる。1回の掘削にかかる時間はわずか3～3.Sh。純粋な掘削効率は1.7m～2.Sm/minを維持する。穴のovercutそしてundercutは10cm以内に保たれる。機械は機能およびトンネルの速度の両方でかなり安定している。
