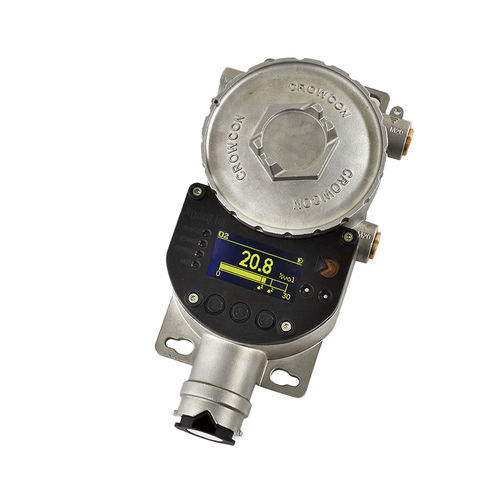

ガス検出器 XgardIQ

可燃ガスベンゼン塩素

製品概要
XgardIQ は SIL2 認証の賢い固定式ガス検知器兼トランスミッタです。触媒式、電気化学式、赤外線、MEMS など複数のセンサ技術に対応し、リモートセンサオプションとユニバーサルトランスミッタにより現場の要件に応じた柔軟な構成が可能です。OLED 表示と +Ve 安全インジケータで暗所でも状態確認が容易です。

主な機能

• Crowcon センサモジュールと互換のユニバーサルトランスミッタ
• Auto-sense / Auto-configure による迅速な据付け
• メイン OLED 表示 (128 x 64) と多色 LED（+Ve 含む）
• 非侵襲キャリブレーション、Smart Bump / Speedy Bump 機能
• アラーム/故障/保守イベントのログ（画面表示および PC ダウンロード）
• オプションのリレー、HART®、RS-485 Modbus RTU

使いやすさと安全性（要点）

• 明瞭な OLED 表示と LED による迅速な状態確認
• 非侵襲キャリブレーションで特別な許可や工具を不要に
• 動作確認用の +Ve 安全インジケータ
• 検出範囲を拡張するリモートセンサオプション
• サービス履歴と診断のためのイベントログ

設置と保守（要点）

• 4–20 mA sink/source の自動検出を備えたユニバーサルトランスミッタ
• センサモジュール装着時にガス種、レンジ、単位、アラームレベルを自動設定
• 片手でのセンサ交換が可能なモジュール設計
• 統合用のオプションリレーとデジタル通信

信頼性（要点）

• 機能安全 SIL2 認証
• Smart Bump / Speedy Bump テストとリマインダー
• キャリブレーションリマインダーとユーザー選択可能なフルスケール範囲

検出ガスとレンジ
アンモニア (NH3) | 電気化学式 | 0–50 ppm、0–100 ppm、0–1000 ppm | -20 ～ +40 °C
一酸化炭素 (CO) | 電気化学式 | 0–250 ppm、0–500 ppm、0–1000 ppm | -30 ～ +50 °C
硫化水素 (H2S) | 電気化学式 | 0–25、0–50、0–100、0–200 ppm | -40 ～ +70 °C（センサー依存）
酸素 (O2) | 電気化学式 | 0–25 % Vol. | -20 ～ +50 °C
可燃性ガス* | MEMS / 触媒 / 赤外線 | 0–100 % LEL | -40 ～ +75 °C（バリアント依存）
代表的な選択肢：アセチレン、ベンゼン、エタノール（IR）、ヘプタン、窒素、水素、LP ガス、メタン、ペンタン、プロパン

技術仕様

• 寸法：H278 x W140 x D89 mm
• 重量：4.1 kg
• 筐体：316 ステンレス鋼
• 保護等級：IP66
• 配線：M20 または ½” NPT ×3 エントリ（特定のエントリには認証済み取り外し可能プラグ）
• 電源：14–30 VDC、消費電力 4 W 未満
• 表示：OLED 128 x 64 ピクセル；インジケータ LED：アンバー/赤/緑、青 +Ve
• 出力：4–20 mA sink または source（Auto-Sense/手動）；RS-485 Modbus RTU；HART 7（オプション）
• オプションリレー：アラーム1、アラーム2、故障 — SPCO 5 A、230 Vac、設定可能
• イベントログ：画面表示および PC ダウンロード可能
• 動作温度：ATEX/IECEx -40 °C ～ +75 °C（FM 仕様は最大 +70 °C）; センサモジュールにより異なる
• 湿度：0–95 % RH 結露なきこと
• 再現性：±2 % FSD；ゼロドリフト：±2 % FSD/年 最大
• 承認：ATEX、IECEx、FM（該当構成時）、CE、INMETRO、CNEx 等（構成に依存）
• 機能安全：SIL2 認証（IEC 61508、EN 50402）
