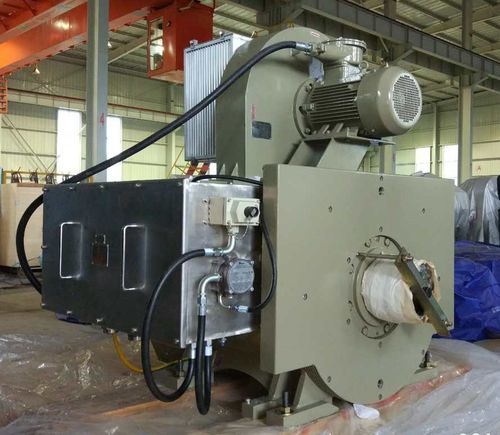

ACモーター YJ23F9 series

非同期IP446極

1. 一般的な YJ23F9モータは、電圧供給型周波数変換器の引っ張りおよび制御に適用され、掘削機のリフトウインチ、泥ポンプ、フィギュアプレートなどの駆動に使用することができ、他の様々な周波数速度調節装置のドラッグモータとしても使用できます。 2. 構造の特徴 YJ23F9モータの構造は、水平、単標準延長シャフト3 相ケージ非同期モータです。 延長テーパーは、油圧力でカプラーを取り外すためのオイルスロット付き 1:9 .6 です。 モーターは強制換気タイプで、ブロワ グレードセーフティIP44モーターは強制換気モーターで、ブロワモーターは2 極を持ち、アセチレン環境下で使用すべきブラストモーター（EX Ⅱ BT4）です。 ステータコアは、0.5mmの高品質の冷間圧延シリコン鋼板の円形パンチラミネートで積層されています。 モーターフレームは、鋼板溶接構造である。 コアバックとモーターフレームの間には、軸方向の換気ダクトがあります。 ステータコイルは、FCRヒューズフィルムでテープで固定された導体です。 バスリングは銅バスバーで傷ついています。 絶縁ラップ後、支持およびクランプユニットを介して、4つのバスリングをコアプレスリングに固定する必要があります。 巻線リードは高強度ボルトでバスリング端子と接続され、リードはそれぞれU、V、W 相でマークされます。 フレームヘッドは東座標構造です。 ローターは、二列軸換気ダクトがある銅棒リスカジ構造です。 導体バー、エンドリング、保護リングはすべて特殊な高強度銅合金製です。
