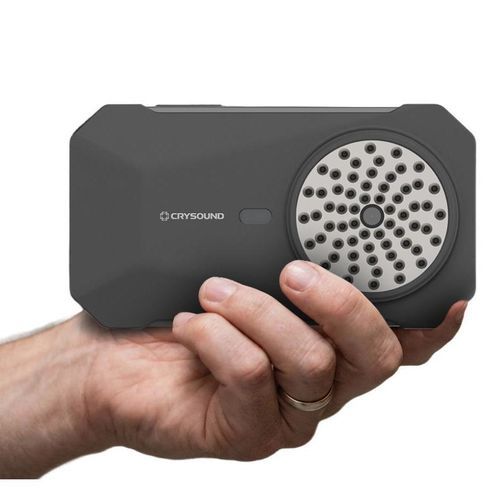

音響撮像装置 CRY8024 SonoCam

実験用配管用HVAC用

概要
CRYSOUND POCKET は、実画像にライブのサウンドマップを重ねて表示するポケットサイズの音響イメージングカメラで、技術者が音源・超音波源を素早く特定し、証拠を記録して修理の優先順位を決めるのに役立ちます。現場での迅速な展開を想定して設計されており、非接触の圧縮空気／ガス／真空漏れ検出、部分放電（PD）スクリーニング、HVAC や回転機械の迅速なトラブルシューティングに対応します。自動周波数範囲選択、ワンタップ録音、現場での共有と標準化されたレポート作成のための Wi‑Fi／USB‑C ワークフローを備えています。

主な用途

• 圧縮空気、ガス、真空の漏れ検出 — 継手、バルブ、マニホールド、配管の疑わしい箇所を非接触で特定し、修理優先度付けのための証拠を収集。
• 部分放電（PD）スクリーニング — 配電盤、ダクト、終端、絶縁体の PD ホットスポットを安全距離からスクリーニングおよび局在化。
• HVAC のトラブルシューティング — 気流ノイズ、ダクト漏れ、ダンパー故障を特定して診断時間を短縮。
• 作業場・車両の診断 — 音は聞こえるが特定しにくい異常音源をメンテナンス時に特定。

製品の特長

• 64 チャンネルのマイクアレイによるリアルタイム音響イメージングとヒートマップ重畳で遠方音源を局在化。
• 可聴域＋超音波の広い周波数対応と、0.3–120 m の典型的な検査距離に対応する広い検査レンジ。
• 自動周波数範囲選択により設定を簡素化、上級者向けに手動微調整も可能。
• ワンタップでの撮影：写真、動画、音声を 32 GB 内部ストレージに記録し、現場でのプレビューと共有用に WLAN ホットスポットを内蔵。
• スマートフォンのような操作フローで技術者の習熟を加速し、フリート展開を容易に。
• 現場対応の堅牢設計（IP54、落下 1.5 m 試験）。

記録・共有・レポート

• ワンタップでの写真／動画／音声記録と、証拠収集に適した構造化ファイル形式（.jpg、.mp4、.wav、.cdat）。
• 内蔵 WLAN ホットスポットにより Acoustic Link モバイルアプリで現場プレビューとダウンロードが可能。
• Wi‑Fi または USB‑C 経由で取り込み、メモ／タグを追加してモバイルや PC で標準化された検査レポートを作成。

現場での使用を想定

• 狭所、高所、アクセスしにくい場所での検査に適したポケットサイズ。
• 産業用途に耐える堅牢性 — IP54、防滴・防塵相当、1.5 m 落下試験済み。
• 直感的な UI により教育時間を短縮し、予防点検プログラムのフリート導入を支援。

仕様 / 技術仕様

• マイクアレイ：64 チャンネル
• 周波数：2 kHz – 65 kHz
• SPL：28 – 132 dB
• ダイナミックレンジ：最大 12 dB
• 検査距離：0.3 – 120 m
• 視野（FOV）：66°（横）× 52°（縦）
• カメラ解像度：5 MP
• 焦点距離：2.26 mm
• オートフォーカス：有り
• LED ライト：有り
• 表示解像度：800 × 480
• 画面サイズ：4.3 インチ（静電容量式タッチスクリーン）
• 輝度：最大 400 nits（調整可）
• ストレージ容量：32 GB 内蔵
• 保存形式：.jpg（画像）、.mp4（動画）、.wav（音声）、.cdat（データ）
• 最大動画長：5 分
• データ出力：USB‑C および Wi‑Fi
• 外形寸法：150 × 83 × 27.5 mm
• 重量：270 g
• Wi‑Fi：802.11 a/b/g/n/ac
• Bluetooth：BT 5.2
• バッテリー：3.85 V、3900 mAh
• 電源 / 充電：9 V DC / 1 A（USB‑C 経由で充電）；USB 3.0 は充電、HDMI、データ出力、ヘッドフォン出力に対応
• 稼働時間：最大 4 時間
• 防塵防水等級：IP54
• 動作温度：-10 ～ +50 °C
• 保管温度：-20 ～ +55 °C
• 動作湿度：10 – 95 % 非結露
• 機能：音の可視化・局在化、ガス漏れ検出、部分放電検出、写真／動画記録、自動／手動周波数フィルタ
• 対応言語：中国語、英語、韓国語、フランス語、日本語、ロシア語、ドイツ語、イタリア語等
