研究所用測定システム Gasboard-9806

自動車産業用不特定高感度

製品概要

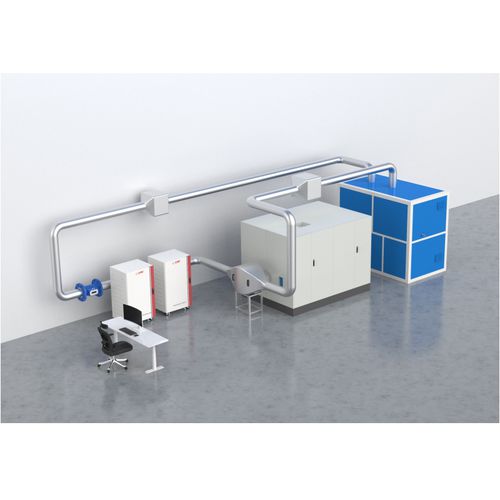

Gasboard-9806は、制御された条件下で発生するブレーキ摩耗由来の粒子排出を標準化して測定するための包括的なソリューションです。凝縮粒子計数（CPC）技術を基盤とし、Gasboard-9806はUN GTR No.24およびEuro 7の要件に準拠して、粒子数およびPM質量（PM10、PM2.5）を高精度かつ再現性良く定量します。システムは、再現性のある制動サイクル用の慣性ブレーキダイナモメーター、流量と採取条件を制御するダクト制御および粒子サンプリングサブシステム、10 nmまでのSPNおよびTPNを測定するCPCベースの分析ユニット、および制御・データ取得のためのメインコントロールシステムを統合しています。Gasboard-9806は、材料組成、ブレーキサイズ、使用サイクル、車両用途が排出量に与える影響を評価するための安定した動的ベンチマーキングを可能にします。

想定ユーザーと規格
型式認証、製造適合性評価、研究開発を行う試験所、車両メーカー、ブレーキ部品サプライヤー向けに設計されています。対応規格：UN GTR No.24 | Euro 7。

適用背景
ブレーキ摩耗は、排気以外の交通由来粒子状物質（PM）の重要な寄与源です。非排気源への規制の注目は高まっており、規制値は厳格化しています。Gasboard-9806は、認証や製造適合性確認、研究目的で必要な、粒子質量（PM10、PM2.5）および粒子数（SPN10、TPN10）の標準化された規格準拠測定を提供します。

特徴

• 粒子数測定にCPCを採用し、高感度、高精度、高再現性を実現。
• 流体力学シミュレーションによる最適設計により粒子損失を低減し、サンプリングポイントでのエアロゾル混合の均一化を向上。
• UN GTR No.24およびEuro 7の試験プロトコルに対応し、認証および製造適合性のための標準化測定をサポート。
• 専用ソフトウェア（Cubic Instruments）によりWLTPブレーキサイクルを自動実行し、UN GTR No.24準拠の試験レポートを作成。
• 広範なラボ検証により信頼性が実証され、安定した運用と長期的な測定の一貫性を確保。

仕様
ダクト制御システム
流量制御範囲：100–2000 m3/h
流量制御安定性：≤±5%（設定値に対して）
流量計測精度：≤±1.5%（表示値に対して）
冷却空気温度：23℃ ±2℃
冷却空気湿度：50% ±5% RH
冷却空気ろ過装置：活性炭フィルターおよびH13級粒子フィルター

粒子サンプリングシステム
最大粒子サイズカットオフ：2.5 µmおよび10 µm
フィルターペーパー採取温度：≥15℃；凝縮なし
フィルターペーパー径：47 mm
採取流量：16.7 L/min
採取流量制御精度：≤±2%（設定値に対して）

粒子数解析システム
測定原理：Condensation Particle Counting (CPC)
測定項目：TPN10；SPN10
最大粒子サイズカットオフ：2.5 µm
最小粒子サイズ：10 nm；計数効率：10 nm：65% ±15%；15 nm：>90%
CPC測定範囲：0–100,000 #/cm3
CPC測定精度：≤±10%
一次希釈比：10
二次希釈比：10–30
VPR除去効率：>99.9%
応答時間：T90 < 5 s

特性 / 技術仕様

• モデル：Gasboard-9806
• 測定技術：粒子数はCPC、PM質量は重量法/フィルター採取による測定（PM10/PM2.5）
• 粒子サイズ範囲：10 nmまで（10 nmでの計数効率 65% ±15%；15 nmで>90%）
• CPC濃度範囲：0–100,000 #/cm3；CPC精度 ≤±10%
• ダクト流量制御：100–2000 m3/h；流量安定性 ≤±5%（設定値に対して）；計測精度 ≤±1.5%（表示値に対して）
• サンプリング：フィルターペーパー Ø 47 mm；採取流量 16.7 L/min；採取流量制御精度 ≤±2%
• 冷却空気条件：23℃ ±2℃；50% ±5% RH；ろ過：活性炭 + H13粒子フィルター
• 一次/二次希釈：一次 ×10；二次 ×10–30
• VPR除去効率 >99.9%；システム応答時間 T90 < 5 s
