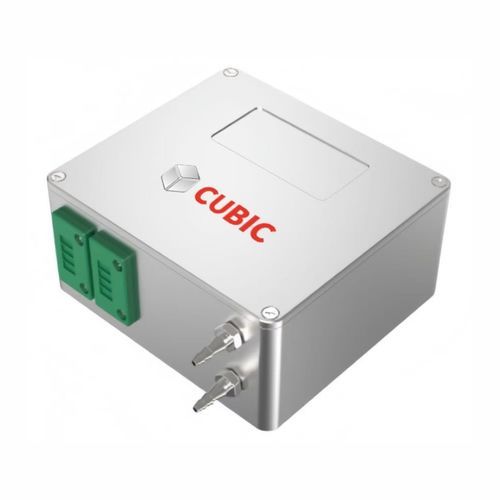

酸素（O2）ガスセンサー Gasboard-2513

CO2NDIRTDLAS

製品概要
Gasboard-2513は、医療用呼吸モニタリング向けに設計されたO2/CO2二重ガスセンサーモジュールです。酸素測定にはTDLAS、二酸化炭素測定にはNDIRを採用し、コンパクトなモジュールに統合しています。高い選択性、交差ガスや湿度による影響への強い耐性、短い応答時間、長期安定性を備え、人工呼吸器、麻酔器、代謝解析装置、CPETシステムなどでのリアルタイムかつ信頼性の高いモニタリングを実現します。

主な特長

• TDLAS（O2）とNDIR（CO2）を1モジュールで組合せ
• 呼吸ガスに最適化された高精度・超高選択性
• 高速応答：O2 約200 ms（T10–T90） / CO2 約300 ms（T10–T90）
• 臨床用途向けの無較正・無メンテナンス運用
• モジュール設計でコンパクト、低消費電力、TTL 3.3 Vデジタルインターフェースで容易に統合可能
• 振動・電磁妨害に強く、長寿命（≥10年）

用途と導入

• 人工呼吸器、麻酔器、代謝解析装置、CPET、臨床呼吸モニタリング用
• 統合準備済み：標準デジタル出力（TTL 3.3 V）、電源 5 V ±5 %
• 一般的な呼吸サンプリングシステムに適合する流量範囲と取付け
• 短いウォームアップ時間と0–98 %RH（非結露）での安定動作

技術仕様（要約）

• モデル：Gasboard-2513
• 検出原理：O2=T D L A S（TDLAS）；CO2=NDIR
• 検出範囲：O2 0–100 %VOL；CO2 0–10 %VOL
• 精度：O2 ±1 %FS + 2 %読み取り値；CO2 ±0.1 %Vol（0–5 %Vol） / ±3 %読み取り値（5–10 %Vol）
• 分解能：O2 0.01 %Vol；CO2 0.0001
• ウォームアップ時間：O2 ≤5 分 @25 °C；CO2 ≤2 分 @25 °C
• 動作温度：0–50 °C；動作湿度：0–98 %RH（非結露）
• 応答時間：O2 200 ms @250 mL/min（T10–T90）；CO2 300 ms @300 mL/min（T10–T90）
• 電源：5 V ±5 %；動作電流：O2 ≤150 mA（typ. 100 mA）；CO2 パルス <200 mA；平均 <100 mA
• 出力インターフェース：TTL 3.3 V
• 流量範囲：O2 <500 mL/min；CO2 100–400 mL/min
• 保管：−40–85 °C；0–98 %RH（非結露）
• 寿命：≥10 年
