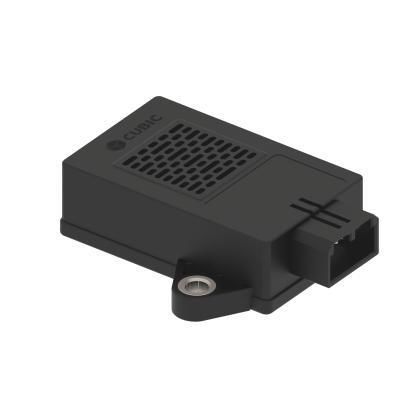

絶対圧力センサ ATRS-1015

MEMSCAN12VDC

概要
Cubic ATRS-1015は、MEMS技術をベースに開発された車載グレードの圧力センサーで、リチウムイオン電池パックの熱暴走（thermal runaway）発生の早期警報を提供します。パック内部の圧力変化を監視し、計測データをCAN通信でバッテリーマネジメントシステム（BMS）に送信することで、異常な圧力状態の迅速な検知と適時の安全対策を支援します。応答時間は1秒未満、低消費電力により長時間の待機運用が可能であり、動作温度範囲で安定した測定精度を維持し、15年以上の長寿命設計により長期監視に適しています。

特長

• MEMSセンシング技術
• 圧力異常の早期警報に対応する高速応答
• 広温度範囲での安定した精度
• 省電力（スリープモード）対応
• 絶対圧および圧力変化率のしきい値設定が可能

仕様
動作原理: MEMS
測定種類: 圧力
測定範囲: 50kPa~165kPa
最大圧力限度: 800kPa
分解能: 0.1kPa
測定精度: 0°C~85°C: ≤1%; -40°C~0°C & 85°C~125°C: ≤1.5%
データ更新: ≤1s
応答時間: <1s
信号出力: CAN
寿命: >15 年
動作環境: -40°C~105°C; 0~99%RH（非結露）
保管環境: -40°C~125°C; 0~99%RH（非結露）
作動圧力: 50kPa~300kPa
電源: 9~32VDC（標準 +12VDC / 24VDC）
平均動作電流: 通常動作: ≤20mA; 省電力モード: ≤0.2mA
待機電流: ≤100µA（スリープモード）

技術仕様

• 動作原理: MEMS
• 測定種類: 圧力
• 測定範囲: 50kPa~165kPa
• 最大圧力限度: 800kPa
• 分解能: 0.1kPa
• 測定精度: 0°C~85°C: ≤1%; -40°C~0°C & 85°C~125°C: ≤1.5%
• データ更新: ≤1s
• 応答時間: <1s
• 信号出力: CAN
• 寿命: >15 年
• 動作環境: -40°C~105°C; 0~99%RH（非結露）
• 保管環境: -40°C~125°C; 0~99%RH（非結露）
• 作動圧力: 50kPa~300kPa
• 電源: 9~32VDC（標準 +12VDC / 24VDC）
• 平均動作電流: 通常: ≤20mA; 省電力: ≤0.2mA
• 待機電流: ≤100µA（スリープモード）
