ディーゼル発電設備 6.0HDKAL

単相三相固定式

概要

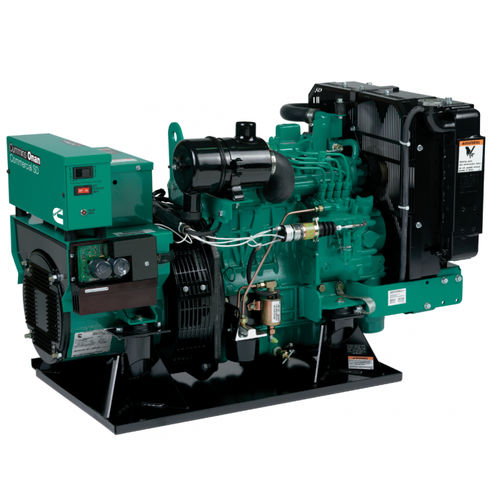

CumminsのStandard Dieselシリーズは、筐体（エンクロージャ）を必要としない厳しい商業用途のために設計されたオープンフレームのディーゼル発電機群です。低速運転により長寿命を実現し、冷却効率の向上、低調波歪、重負荷時の安定した動作を提供します。

主なポイント

• 周波数：50 Hzおよび60 Hzの選択可
• 認証：EPA Tier 4
• 製品供給地域：北米
• 想定用途：商業モバイル、オープンおよびコンパートメント型設置

機能と利点

• 高いモータ始動能力で大負荷をサポート
• デジタル制御のポンプ流量により電圧・周波数変動を最小化
• 120°F（50°C）の環境下での定格負荷能力を満たす（20 HDKDBは例外）
• 低振動・静音運転を実現する4点マウントシステム
• 粉体塗装およびステンレス鋼のハウジングを用意
• 片側サービスで保守性を確保し、コンパートメントのスペースを最小化
• 複数の吸気位置とコンパクトな設置面積により柔軟な取り付けが可能
• 保証

発電機定格（表）
発電機型式 | 仕様書 | Hz | 電圧 | A | kVA | 相
6HDKAL-7 | A-1390 | 50 | 115/230 | 52.1/26.1 | | 1
6HDKAL-8 | A-1390 | 50 | 115/230 | 52.1/26.1 | | 1
6HDKAL-5009 | A-1390 | 50 | 115/230 | 52.1/26.1 | | 1
7.5HDKAL-1 | A-1390 | 60 | 120/240 | 62.5/31.3 | | 1
7.5HDKAL-2 | A-1390 | 60 | 120/240 | 62.5/31.3 | | 1
7.5HDKAL-3 | A-1390 | 60 | 120/240 | 22.6 | | 3
7.5HDKAL-5 | A-1390 | 60 | 100/200 | 75/37.5 | | 1
7.5HDKAL-5010 | A-1390 | 60 | 120/240 | 75/37.5 | | 1
7.5HDKAL-5011 | A-1390 | 60 | 120/240 | 22.6 | | 3
8HDKAG-11378 | A-1393 | 50 | 110/220 | 72.7/36.4 | | 1
10HDKAG-11322 | A-1393 | 60 | 120/240 | 30.1 | | 3
10HDKAG-11509 | A-1393 | 60 | 100/200 | 100/50 | |
10HDKAG-61731 | A-1393 | 60 | 120/240 | 83.3/41.7 | | 1
10HDKAG-61733 | A-1393 | 60 | 120/208 | 34.7 | | 3
20HDKDB-01 | A065Z421 | 60 | 120/240 | 167/83 | | 1
20HDKDB-02 | A065Z421 | 60 | 120/208 | 69/40 | | 3

技術仕様

• 周波数オプション：50 Hzおよび60 Hz
• 排出 / 認証：EPA Tier 4
• 想定用途：商業モバイル、オープンおよびコンパートメント型設置
• 運転：長寿命化のための低速運転
• 冷却：冷却効率の向上
• 電気性能：低調波歪；高いモータ始動能力
• 制御：電圧・周波数変動を低減するデジタル制御ポンプ流量
• 取り付け：低振動・静音の4点マウントシステム
• ハウジング：粉体塗装およびステンレス製ハウジングを用意
• 保守性：片側サービスでコンパートメントスペースを最小化
• 設置の柔軟性：複数の吸気位置と複数の取り付けオプション
• 周囲温度定格：120°F（50°C）での定格負荷能力を満たす（20 HDKDBは除外）
• 文書：型式ごとの仕様書が利用可能（表の参照コード参照）
