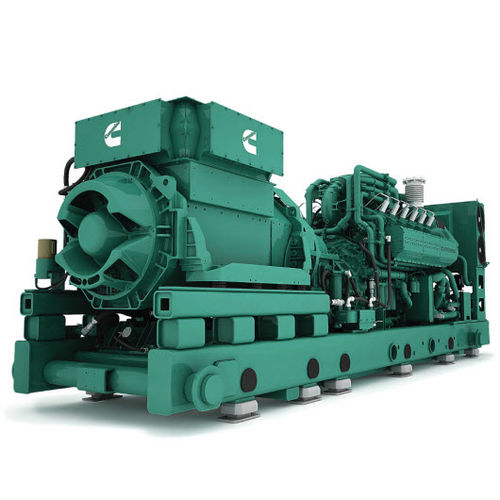

ガス発電設備 HSK78G

天然ガス単相三相

概要
CumminsのHSK78Gシリーズは、プライムおよびピーク電源用途向けに設計された包括的なガス発電機ソリューションです。スキッド単位で設計され、幅広い燃料品質と運転条件下で安定した電力を供給します。

主なポイント

• 周波数：50 Hzおよび60 Hz
• 定格連続出力：1600〜2000 kW（最大2500 kVA）
• グローバルな適合性と認証
• 製品供給地域：アフリカ・中東、アジア太平洋、ヨーロッパ、インド、ラテンアメリカ、北米

用途

• プライム電源
• コジェネレーション／熱電併給（CHP）

対象業界

• 商業・公共機関
• ユーティリティ
• 産業
• 空港
• 埋立地
• 鉱業
• 大学
• 下水処理場
• 製造業
• 刑務所施設
• グリッド安定化
• 石油・ガス
• ショッピングセンター
• 嫌気性消化槽
• 温室
• 独立系発電事業者
• 農業

特長と利点
高い電気効率

• 最大44.2%（50 Hz）および43.5%（60 Hz）のISO電気効率*
• パイプライン天然ガス70 MNまで、出力低下なく運転可能
• 燃料品質変動および急速な負荷変動に対応する自動エンジン調整、エンジン停止は不要
• 安定性向上、稼働時間増加および燃料コスト低減により総所有コストを削減

革新的な燃料柔軟性

• 40 MNまでの燃料で高い出力密度を発揮
• 低コストや廃棄物由来の燃料を含む幅広い燃料に対応
• 低BTUや汚染燃料をより効率的に処理し、デレーティングを低減
• ガス洗浄設備の専用スペース不要
• 設備投資および運用費の低減

高い信頼性
標準ターボで40°Cまで、ハイアンビエントターボで55°Cまでのフルパワー運転が可能で、設置環境に対応します。

優れた熱電併給機能
熱効率最大47.1%および最大2110 kWの利用可能熱出力により、暖房・冷房・蒸気生成での環境上の利点と設計の柔軟性を提供します。

業界をリードする保守サイクル

• 主要オーバーホールサイクル：約80,000時間
• オンボード診断（スパークプラグ/NOxセンサー、リアルタイム傾向データ）によりダウンタイムを最小化

グローバル適合性

• 50 Hzで後処理なしにNOx 250 mg/Nm³（0.5 g/hp‑hr）まで達成可能
• 4段階の負荷遷移と30%の負荷ステップ対応で優れた遷移性能

60 Hz 適合（米国／カナダ）

• 米国：NSPS対応可能；UL認証・表示（UL2200）；NFPA 70、NFPA 37、NFPA 110（レベル/タイプは未定）に準拠
• カナダ：CSA認証・表示（CSA C22.2 No.14 & No.100）；CSA C22.1、CSA B149、CSA C282、CSA Z32に準拠

50 Hz 適合

• オーストラリア：AS/NZS 3000、AS/NZS 3814、AS/NZS 3009に準拠
• EU・アジア：CEマーキング；EUグリッドコード準拠および認証
• ロシア：EACマーキング
• ナイジェリア：SONCAP

注意
*GCCは50 Hzのみ利用可能

技術仕様

• シリーズ／エンジン：HSK78G Gas Generator Series
• 周波数オプション：50 Hz、60 Hz
• 定格連続出力範囲：1600–2000 kW（連続）および最大2500 kVA
• パイプライン天然ガス（ISO）電気効率 モデル別：C1600N5CD 43.8%; C1800N5CD 44.3%; C2000N5CD 44.2%; C1600N6CD 43.2%; C1800N6CD 43.6%; C2000N6CD 43.5%
• ISO熱効率 モデル別：C1600N5CD 47.7%; C1800N5CD 46.8%; C2000N5CD 45.9%; C1600N6CD 47.3%; C1800N6CD 46.3%; C2000N6CD 45.4%
• ISO燃料消費（kW）モデル別：C1600N5CD 3652; C1800N5CD 4066; C2000N5CD 4530; C1600N6CD 3707; C1800N6CD 4128; C2000N6CD 4599
• 利用可能熱量（kW）モデル別：C1600N5CD 1740; C1800N5CD 1901; C2000N5CD 2077; C1600N6CD 1752; C1800N6CD 1912; C2000N6CD 2088
• 最小メタン数 モデル別：C1600N5CD 55; C1800N5CD 60; C2000N5CD 70; C1600N6CD 55; C1800N6CD 60; C2000N6CD 70
• Low BTU（550 BTU/scf）電気効率 モデル別：C1600N5CD 42.7%; C1800N5CD 43.2%; C2000N5CD 43.2%; C1600N6CD 42.1%; C1800N6CD 42.5%; C2000N6CD 42.6%
• Low BTU エネルギー含有量：550 BTU/scf
• 寸法（L×W×H, m）：50 Hzモデル（C1600N5CD/C1800N5CD/C2000N5CD）6.9×2.2×2.8 m；60 Hzモデル（C1600N6CD/C1800N6CD/C2000N6CD）7.6×2.1×2.8 m
• 典型温度上昇：80–105 °C
• 示されたNOx排出値：50 Hzモデル 250–500 mg/Nm³；60 Hzモデル 0.5–1.0 g/hp‑hr（提示通り）
• データシート識別子：D-6405, D-6401, D-6399, D-6417, D-6413, D-6409, D-6429, D-6425, D-6421
• 燃料種別：リーンバーンガス、low‑BTUや汚染燃料を含む広いガス変動に最適化
• サービス／保守：主要オーバーホール 約80,000時間；スパークプラグおよびNOxセンサーを用いたオンボード診断で予知保全をサポート
