VDIツールホルダー PSC 40 – HT5.30

HSKBT MAS403DIN

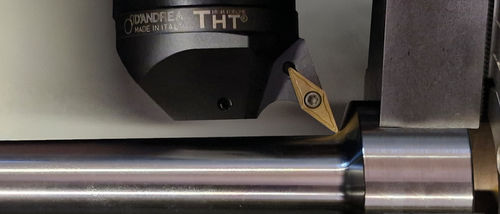

モジュラー旋削工具ホルダ（THT）は、荒加工から仕上げ加工まで幅広い旋削作業向けに設計されています。システムは交換可能なヘッドと標準ISO超硬インサートを採用し、複数の工作機械や用途での柔軟性と適応性を提供します。

概要
THTモジュラーツールホルダは、特許取得済みのHT多角テーパ結合を基盤としており、正確な嵌合と高いねじり剛性を実現します。システムはマシン側のアタッチメント（HSK、PSC、VDI、DIN、MAS、KMなど）を持つ雄部品と、ISO超硬インサート（ネガ・ポジ）を収容する多様な形状の雌部品（工具本体）を組み合わせます。モジュラー方式により、限られた部品数で多くの工具バリアントを構成できます。

主な製品群と互換コンポーネント（表より）

• PSCシリーズ：PSC 40、PSC 50、PSC 63、PSC 80、PSC 100（例：PSC 40 – HT5.30、PSC 50 – HT5.20、PSC 63 – HT6.22）
• HSK-Tアタッチメント：HSK-T 63、HSK-T 100（例：HSK-T 63 – HT5.35、HSK-T 63 – HT6.45、HSK-T 100 – HT8.50）
• DIN / MASアタッチメント：DIN69871-AD50、MAS403BT-AD50（例：DIN69871-AD50 – HT6.36.5、MAS403BT-AD50 – HT6.38.5）
• VDIおよびKM：VDI40、VDI50、KM63（例：VDI 40 – HT6.25、KM63 – HT6.25）
• コドロ基準およびインサート系によるTHTホルダ：PCLNR / PCLNL、PCBNR / PCBNL、PDMNR / PDMNL、PCMNN、SVVBN、SRDCN、SRSCR / SRSCL、PWLNR / PWLNL、SCLCR / SCLCL、SDUCR / SDUCL、TU（角シャンク）、D（丸シャンク）
• インサート系：CCGT09T3、CCMT09T3、CNMG1204、CNMG1606、CNMG1906、DCGT11T3、DCMT11T3、DNMG1506、RCMT1204、RCMT1606、RCMX1204、RCMX1606、VBMT1604、WNMG0804
• ねじ、ピン、付属品：GPP（M10x12、M10x4、M12x16、M12x20、M12x25）、SPE、AEF、OR、CHVE、TORX、PNTなどの取り付け部品
• 締付／バランス部品：VBC（HT5、HT6、HT8バリアント）、VBI、VBSIおよびVBI/VBバリアント

表の内容に関する注意
製品表は多数の個別参照と固有の内部コードを一覧化しており、各ホルダ参照を対応する機械側および工具側インターフェースにマッピングしています。カタログにはホルダ本体および関連アクセサリ、固定具、インサートが含まれます。

技術仕様

• シリーズ：THT（モジュラー旋削ホルダ）
• 結合方式：HT特許多角テーパ結合による高いねじり剛性
• インサート規格：ISO超硬インサート（複数のインサート系に対応）
• 対象加工：荒加工から仕上げまでの幅広い旋削加工
• モジュール性：交換可能なヘッドと複数のマシン側アタッチメント（HSK、PSC、VDI、DIN、MAS、KM）
• 構成品：ホルダ本体、交換ヘッド、インサート対応ポスト、固定具、アクセサリ
• シャンクタイプ：角シャンク（例：20x20、25x25、32x32）、丸シャンク（D20、D25、D32、D40）
• 互換性：ISO超硬インサートを用いた広範な工作機械互換性を想定
