クランプ直径: 1.6 mm - 54 mm
回転速度: 0 rpm - 6,300 rpm
... 概要
ロングシリーズのパワーコレットチャック。バー供給装置および旋盤主軸取り付け用に設計され、複数の取付タイプを用意。スプリング、Varibore、rubberflexコレットに対応します。
主な特長
- 把持範囲（mm）：1.6 - 54
- スリーブストローク（mm）：10
- 最大回転数（min-1）：6300
- 最大入力力（kN）：30
- 最大把持力（kN）：60
- 対応シリンダー：S1552
コレット互換性
- D853E
Kitagawa Europe/北川
... マックスイン パワーチャック 高精度加工、高把握力チャックシステム 小さな締付トルクで高い把握力を実現。大きな伝達トルクとミーリングの 粗加工や仕上げ加工に対応。重切削加工においても高精度仕上げを実現。 マックスインは、操作が簡単なコンパクト設計、マシン稼働率を向上します。 特長 クランプナットタイプ（ねじ無タイプ） フェースコンタクト構造で高剛性 コレット不要のホルダーシャンク直掴みタイプにより、クランプ力を最大限まで発揮 シールナット構造。チャック締め付け時、シャンクの軸方向へのドローバックを防止 厚壁構造により、サイドに高負荷のかかる加工も可能 マックスインは高い工具把握力を実現。把握部のヘリカル溝付の短いノーズテーパー コーン ...
ISCAR Tools/イスカル
... Steadyline™ （ステディライン）シェルミルホルダ 5555 型はストレート形状、5556 型は円錐形状により強度を増しています。それぞれ Steadyline 防振システムを装備しています。Steadyline の防振ホルダは、同等のソリッドホルダに比べ、動的剛性が最大 3 倍以上高められています。 短い突き出しの加工時と同様の切削速度で、突き出し量が 5xD を超える加工が可能です。よって、切込み量を、従来の長いホルダに比べ、約 3 倍まで上げることが可能となります。ホルダはすぐに使え、どのような加工タイプ、カッタ刃数、被削材種でも防振性が得られます。各タイプとも、スピゴットに複数のクーラント供給口が設けられています。 ...
SECO TOOLS/セコ
MacroNanoシステムは、「精密」かつ「迅速」の2つの言葉で最もよく説明されています。MacroNanoクランプシステムは、加工物と電極の両方を保持するための超精密カップリングを介して生産チェーンをリンクします…
... CNCフライス盤、旋盤、反転モーター、リジッドタッピング用の引張・圧縮タイプ。 特徴 機械送り、タップピッチのばらつきを補正 フローティング機構により、タップとワークのミスアライメントを補正 ERスプリングコレットにより、ジョードライバを使用することなく、実用的で効率的なタップ保持が可能 最小限のクリアランスで使用できるコンパクト設計 高トルク駆動のヘビーデューティ設計により、タップ本体と同等の精度を確保 右・左タッピング ...
回転速度: 15,000 rpm
... DIN/BT/HSKインターフェースのISO規格に従って製造されたISOコレットチャックは、高精度とG 6.3バランスにより、最高15,000 rpmまで優れた性能を発揮します。 MONOd」ツールホルダーラインには、DIN 69871、MAS 403 BT、DIN 69893 HSK、およびISO 26623インターフェースのISO規格に従って製造された、高精度の一体型ERコレットチャックがあります。各ツールホルダーは、長期的な信頼性と再現性を確保するため、高品質の材料で作られています。 ...
D'Andrea S.p.A.
クランプ直径: 3 mm - 32 mm
回転速度: 40,000 rpm
... この新型ハイドロチャック超精密タイプは、ハイドロチャック標準タイプの特徴をそのままに、4xDで1ミクロンという驚異的な振れ精度を実現しました。 特長と利点 - クーラントスルー - スリム設計で干渉を排除 - 4次元で1μm以内の驚異的な振れ精度。 ...
回転速度: 500 rpm
... MEGAシンクロタッピングホルダーは、リジッドタッピング中の同期誤差を補正します。同期誤差によるスラスト荷重を最大90%低減し、ねじ品質と工具寿命を向上させます。 MGT3シリーズは、極小タップサイズ用に設計されています。MEGAマイクロコレットは、動的振れ精度を制御し、安定したねじ品質とタップ寿命の延長を実現します。 ねじ品質と工具寿命の向上 リジッドタップ使用時のタップとスピンドルのピッチ差を吸収 MEGAマイクロコレットの高精度振れ精度 ...
BIG KAISER Precision Tooling Inc.
... Centro-P、ERプレシジョンコレットチャック Centro-P ER精密コレットチャックは、入手可能なコレットチャックの中でも最も優れたものの一つです。特許を取得した独自の設計機能により、従来のERコレットチャックよりもはるかに高い精度を達成することができます。また、このシステムは大幅に高いクランプ力を誇り、Centro-Pはより幅広い分野で使用することができます。 メリット 高精度 a 極めて高いクランプ力 高い放射状振れ精度（3xDで3pm 高い安定性と剛性 ユニバーサルチャック（穴あけ・フライス・ねじ切り G2.5n ...
回転速度: 40,000, 25,000, 18,000, 10,000 rpm
... - あらゆる作業に最適なツールホルダー - すべてのスフナーフレキシブルシャフトに接続可能 - より深い溶接部の加工が可能 - 低振動作業のための弾性ベアリング (FH 4 / 7 / 9 / 10 / 12) - 高精度シール付きボールベアリング内蔵、永久潤滑 - ステンレス製スリーブ (FH 4 / 7 / 10 / 12) - ロックスパナ、ボールベアリング、永久シール付き ...
クランプ直径: 1 mm - 14.5 mm
... 1.高精度：シャンク振れ精度：≦2μm。 2.ISO シャンクの KR チャックのテーパー角度は 5°です。 3.KRチャック付きISOシャンクの利点：高い繰り返し精度（≦5μm）、長寿命、Φ1.0-14.5mm H7-精密カッターのクランプ範囲。 4.複合振れ精度：≤5μm。 5.動的バランス等級: ≤G1。 6.表面の耐久性および耐食性の高度のプロセス。 7.キーウェイフリー構造は、高速アプリケーションに適しています。 8.それはforengraving、フライス盤および木工業の機械化に適している。 ...
Guangzhou Haozhi Industrial Co., Ltd
クランプ直径: 1 mm - 16 mm
... 1.高精度：シャンクランアウト精度：≤2μm。 2.結合されたランアウトの正確さ: ≤5μm 3.動的バランス等級: ≤G1 4.表面の耐摩耗性と耐腐食性の高度なプロセス 5.キー溝なしの構造は、高速アプリケーションに適しています。 6.彫刻、フライス加工、木工加工に適しています。 7.ISOシャンク用SKチャックのテーパー角度は4°です。 ...
Guangzhou Haozhi Industrial Co., Ltd
クランプ直径: 1 mm - 20 mm
... 1.高精度：シャンクランアウト精度：≤2μm。 2.結合されたランアウトの正確さ: ≤5μm 3.動的バランス等級: ≤G1 4.表面の耐摩耗性と耐腐食性の高度なプロセス 5.キー溝のない構造は、高速アプリケーションに適しています。 6.彫刻、フライス加工、木工加工に適しています。 7.ISOシャンク用ERチャックのテーパー角度は8°です。 8.ERチャック付きISOシャンクの利点：高い繰り返し精度（≤5μm）、Φ1.0-20mmの長寿命クランプ範囲、H7-精密カッター。 ...
Guangzhou Haozhi Industrial Co., Ltd
クランプ直径: 0 mm - 16 mm
... - 自動締付けフラットジョードリルチャック。 - 最高の精度を備えた工業デザイン。 物理的特性 - 強力な保持リング - すべての部品はスチール製 - 焼き入れと研磨 - 時計回りの回転にのみ適合 適用範囲 高精度が要求されるマシニングセンター、固定ドリル、ボール盤に特に適しています。 利点 - 0.05mmまでの精密な同芯度 - 自動締め付け機能により、切削力に比例してクランプ力が増加。 - 最大限の駆動力と精度を実現するコニカルマウント ...
クランプ直径: 0 mm - 13 mm
... - 金属スリーブと把持力安全装置付きの自動締め付けフラットジョードリルチャック。 - 最高の精度を備えた工業デザイン。 - 爪のロックにより、反時計回りの回転で15Nmの回転モーメントまで不用意な開放を防止。 - すべての機能部品は硬化処理と研磨が施されています。 高精度が要求されるマシニングセンター、固定式ドリル、ボール盤に特に適しています。 - クランプ範囲全体で0.07mmまでの正確な同心度。 - 自動締め付け機能により、切削力に比例してクランプ力が増加し、反時計回りの回転では解除されない。 - ...
クランプ直径: 20 mm
... 高精度ツールホルダー 高精度と良好なバランス特性を提供します。 クランプ力をツールシャンク全体に均等に分散させ、剛性と仕上げ面精度を向上。 防錆のための黒色酸化物仕上げ テーパーシャンクの種類JIS B6339-AD 内径穴公差：H6 ...
Nagoya Precision Tools
クランプ直径: 25, 32, 20 mm
... 高精度ツールホルダー 高精度と良好なバランス特性を提供します。 クランプ力をツールシャンク全体に均等に分散させ、剛性と仕上げ面精度を向上。 防錆のための黒色酸化物仕上げ テーパーシャンクの種類JIS B6339-AD 内径穴公差：H6 ...
Nagoya Precision Tools
クランプ直径: 20, 25, 32, 42 mm
... 高精度ツールホルダー 高精度と良好なバランス特性を提供します。 クランプ力をツールシャンク全体に均等に分散させ、剛性と仕上げ面精度を向上。 防錆のための黒色酸化物仕上げ テーパーシャンクの種類JIS B6339-AD 内径穴公差：H6 ...
Nagoya Precision Tools
... 切削品質は、ガラスカッターの適用性と精度によって影響を受ける可能性があります。 これは、主にガラス切断機のニーズをsaisfying 用に使用されます。 異なる適用性を持つホルダーは、LCDガラス切断機、ガラスチューブ切断マシーン、一般的なガラス切断機などのホルダーのように、時々発見され、ガラスカッターホルダーの特徴は、強力な適用性、高精度、長寿命です。 ホルダーは、顧客のニーズに応じて製造することができます。 スクライビングホイールとホルダーの強い適合性により、耐用年数が長くなります。 ...
クランプ直径: 1 mm - 30 mm
回転速度: 30,000, 15,000, 18,000 rpm
... 概要
BT Series（ステープテーパ軸ホルダー）は、フライス主軸向けの標準的なクランプソリューションです。操作が容易で精度を重視して設計されており、幅広い加工用途に対応します。
主な利点
- 低振れで高い精度
- 高い耐摩耗性
- 高い締付力と簡易なバランス調整
- 工具の素早い挿入と取り外し
工具ホルダーのバリエーションと主要データ（表）
列: ...
クランプ直径: 10 in
... 概要
微調整機構付きの3爪自己センタリング式スクロールチャック。旋盤および旋盤センターへの前取付け用に設計されています。スクロール機構により爪の動きが均一になり、同心の把持と繰り返し位置決めが可能です。貫通穴により長尺材のバー供給が可能です。
詳細情報
- Sku USA: 7-866-1000
- SKU: 353565560001
- Promo: No
- サイズ: 10"
- 製品タイプ:
クランプ直径: 122, 106, 84, 136 mm
... マシニングセンタ、プロトタイピング、測定に使用するための高精度、保持力、剛性を備えた機械式マニュアルチャック。 バージョンSK-2は、両方の軸方向の最適化された力伝達のために、最大の柔軟性を提供します。 一目で 水平および垂直取り付け 最高クランプ力と剛性 柔軟な設計 材料：鋼 仕上げ：表面硬化と精密研削 繰り返し精度< 0,01 mm 外部および内部クランプに適しています。 説明タイプ：モデルクランプレンジラウンド（ミリメートル） タイプ：SK 32-2、SK 42-2、SK ...
... ヘビーデューティー構造防水構造革新的で効果的 用途：研削EDM計測パンチフォーマー ...
Braillon Magnetics
... ヘビーデューティー構造防水構造革新的で効果的な構造 最新世代のステンレス鋼 焼き入れと精密研磨 15度ピッチ：±5秒 最小直径：2 mm 同心度：0.003 mm オプション エロワチャック 3爪チャック/プライヤー ERコレット D = クランプ可能径(mm) 用途：研削測定パンチフォーマー ...
Braillon Magnetics
... 精密多機能パンチフォーマー EPF型 防水構造重厚・コンパクト構造 用途：研削EDM計測パンチフォーマー ...
Braillon Magnetics
... 製品概要
スクロールチャックは高い同芯精度を実現し、複製部品で0.0005"の再現性を提供します。この精度は、チャック本体キャビティと取り付け板ハブ間に設けられた0.020"のクリアランスにより得られ、対向するねじに十分な動きを与えてワークを正確に位置決めできます。調整時間は1分未満で、設定後は複製部品で0.0005" TIRを維持するために追加の調整は不要です。
特長と利点
- 複製部品での再現性0.0005"（一部の資料では0.001"とも記載）
- 鋳鉄製ボディによりコスト効率の高い製造が可能
- 焼入れ・研削済みのスクロールはバランス取りされ、精度向上
- 焼入れ・研削済みのチャック爪により寿命延長
用途
- 工具室の作業および精密旋盤加工
- 研削作業
仕様
- 再現性：0.0005"（資料には0.001"とも記載）
- チャックキャビティと取り付け板ハブ間のクリアランス：0.020"
- 本体材質：鋳鉄
- スクロール：焼入れ・研削済み、精度向上のためにバランス処理
- 爪：焼入れ・研削済みで寿命延長
- 精度達成までの調整時間：1分未満
Hardinge Workholding
... 反転ギアを内蔵した高性能タッピングアタッチメント 用途 用途：タッピング、ロールフォーミング 機械タイプ： マシニングセンターおよび専用機 特徴 - 自動反転ギア - ダイレクトコレット - スピンドル内のドライブキーとカップリングスリーブ間の減衰エレメント - カップリングエレメントにボールを使用 - ICバージョンの静圧補正 - 一定のタッピング速度（反転ギア内蔵） - 交換可能なドライバーBN17... - 長さ調整ネジ内蔵 - ストップアームは密閉式で安定 利点 - 機械主軸の逆転が不要 ...
Bilz
... アプリケーション エンドミリング (特徴) (高剛性) 特殊ロック機能により、機械スピンドルへの確実な接続が保証されます。 （高精度）高精度コレット、振れ率は4xDで10ミクロン以内です（4 x 工具シャンク直径ホルダのノーズからの距離）。 ...
クランプ直径: 1 mm - 20 mm
回転速度: max 25000.0 rpm
FAHRION

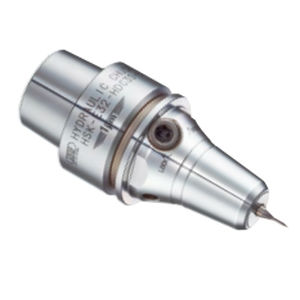

... 油圧チャックスーパースリム 4Dで1μm以内の驚異の振れ精度。 内径ø3.175タイプ、E40シリーズが登場。 超精密タイプは高精度な加工をサポートします。 ...
... Diebold Modular System (DMS)は、基本的なツールホルダーとシュリンクチャック・リダクションで構成されており、様々な長さや内径のエクステンションが取り付けられています。 DMSを使用すると、生産時に使用するツールホルダーの数を大幅に減らすことができます。モジュラー接続により、直径とプロジェクションの長さを変えることができます。 マルチパーツ設計により、工具軸の正確な振れと高い減衰性能を組み合わせたシュリンク技術の利点を活かして、高速での高性能なフライス加工が可能です。DMSツールホルダーは、シングルピースのシュリンクチャックと比較して、優れた振動減衰性を持っています。 スリムな輪郭のため、深いポケットやキャビティの加工が非常に簡単です。また、内部冷却付きの切削工具を使用することも可能です。 DMSのモジュール性は、最大限の柔軟性をもたらします。高精度加工において重要な要素である3μm以下の振れ精度を達成しています。 - ...
Helmut Diebold
