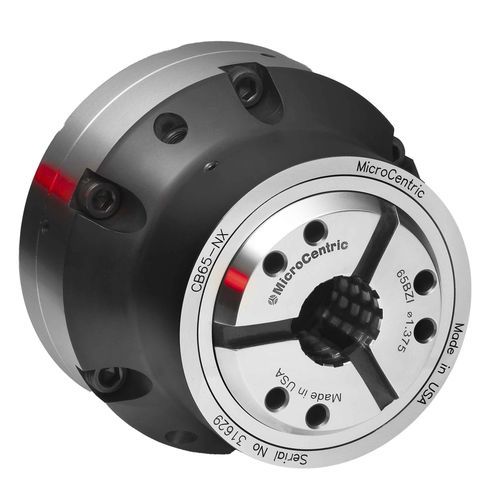

精密コレットチャック CB-NX

高精度放射性加工用部品

CB-NX コレットチャック-デッドレングス設計 CB-NXシリーズのコレットチャックは、工具のクリアランスを最大化するためにノーズ径を小さくしたロープロファイルのデッドレングス設計です。この設計では、コレットはチャック本体に結合されており、チャックが作動するとテーパーシートが前方に移動しても静止したままになります。この設計により、コレットはクランプ中にZ軸の固定位置に保持され、バーストックやワークにプルバック効果が発生しません。 CB-NXの特徴 - 死角設計では、ワークの引き込みが発生しません。 - ノーズの直径が小さく、全長が短いため、工具のクリアランスが向上し、機械のZ軸を最大限に活用できます。 - チャックの真偽を確かめるためのラジアル調整ネジ - 潤滑された生活のための設計は、最小限のメンテナンスを必要とします。 - すべてのコンポーネントは、最高の精度と長寿命のために硬化し、精密に研磨されています - ストッププレートとストップハウジングは、エンドストップやパーツイジェクタを必要とするチャッキングアプリケーションのために、チャック本体内に取り付けることができます。
