回転速度: 0 rpm - 6,000 rpm
把持力: 0 kN - 57 kN
外部の直径: 20 mm - 169 mm
... キタガワの代表的なパワーチャックは、ハードジョーとソフトジョーの両方で使用することができます。 チャックは高級合金鋼で製造されています。3爪ウェッジ式パワーチャックは、従来のチャックに比べ、回転数、把持力、口径が最大20％アップします。 ジョーストローク(直径mm)：5.5 プランジャーストローク(mm)：12 重量（ソフトジョー使用時） 11.9kg 慣性モーメント：0.058kg.m2 適合するシリンダーS1246 最大圧力：2.8MPa, 28.6cm2 適合するハードトップジョーHB06B1 ソフトトップジョーの適合SB06L1A 取り付け方法 リセスマウント、別途アダプターが必要です。 標準装備。 チャックには、取付ボルト、Tナット、爪取付ボルトが付属しています。また、ブランク抜き、取付レンチも付属しています。 ...
Kitagawa Europe/北川
回転速度: 0 rpm - 5,000 rpm
把持力: 0 kN - 86 kN
外部の直径: 30 mm - 210 mm
... キタガワの代表的なパワーチャックは、ハードジョーとソフトジョーの両方で使用することができます。 チャックは高級合金鋼で製造されています。3爪ウェッジ式パワーチャックは、従来のチャックに比べ、回転数、把持力、口径が最大20％アップします。 ジョーストローク(直径mm)：7.4 プランジャーストローク(mm)：16 重量（ソフトジョー使用時） 22.3kg 慣性モーメント：0.170kg.m2 適合するシリンダーS1552 最大圧力：2.65MPa, 27cm2 適合するハードトップジョーHB08A1 ソフトトップジョーの適合SB08B1 取り付け方法リセスマウント、別途アダプターが必要です。 標準装備。チャックには、取付ボルト、Tナット、爪取付ボルトが付属しています。また、ブランク抜き、取付レンチも付属しています。 ...
Kitagawa Europe/北川
回転速度: 0 rpm - 4,200 rpm
把持力: 0 kN - 111 kN
外部の直径: 45 mm - 254 mm
... キタガワの代表的なパワーチャックは、ハードジョーとソフトジョーの両方で使用することができます。 チャックは高級合金鋼で製造されています。3爪ウェッジ式パワーチャックは、従来のチャックに比べ、回転数、把持力、口径が最大20％アップします。 ジョーストローク(直径mm)：8.8 プランジャーストローク(mm)：19 重量（ソフトジョー使用時） 34.5kg 慣性モーメント：0.315kg.m2 適合するシリンダーS1875 最大圧力：2.7MPa、27.5cm2 適合するハードトップジョーHB10A1 ソフトトップジョーの適合SB10B1 取り付け方法リセスマウント、別途アダプターが必要です。 標準装備。チャックには、取付ボルト、Tナット、爪取付ボルトが付属しています。また、ブランク抜き、取付レンチも付属しています。 ...
Kitagawa Europe/北川
回転速度: 240, 300, 400, 500, 650 rpm
名称 リングおよび円盤状のワークの、ほぼ変形のない仕上げ加工、精密旋削、または研磨に適した、消磁サイクル付き旋盤用マグネットチャック。 適用分野 旋盤 円筒研磨機 利点とメリット 1 回のセットアップで 3 面ワーク加工 1 回のセットアップで高精度を達成。加工スピンドルの最高のアクセス性を実現 ワーク全体への均等な永電磁式把持力 少ない変形や低振動でワークをクランプ 低振動クランプ 面品質の改善、精度の大幅な向上 変形のないクランプ 把持力によるワークの変形や内部応力の発生がない 制御ユニットは機械の制御システムと互換 自動化アプリケーションにも使用可能 モノブロック設計 剛性に優れたコンパクトで堅牢な構造 数秒でクランプ完了 最短の段取り時間が結果として生産性をアップ MAG/DEMAG ...
把持力: 0 kN - 115 kN
外部の直径: 74 mm - 1,250 mm
... 用途 水平・垂直旋盤、フライス盤、ロータリーテーブル、分割アタッチメントをクランプします。主に単品または小ロット生産、修理工場で使用されます。旋盤やフライス盤の回転対称部品のクランピング タイプ DURO-M は、CNC 機械で自動的に（油圧で）クランプすることができる、貫通穴を持つ手動ギア式スクロールチャックです。主に円筒形や円盤形のブランクの旋削加工に使用されます。2爪、3爪、4爪、6爪の各バージョンがあります。 お客様のメリット - 最大 0.02 mm ...
RÖHM
回転速度: 3,150 rpm - 8,500 rpm
把持力: 48 kN - 250 kN
外部の直径: 110 mm - 400 mm
... あなたの工作機械に、噛み砕くものを。噛み砕くだけではない。 DURO-Aは、貫通穴付きの3爪チャックです。円筒形や円盤形の未完成部品の旋削加工に最もよく使われており、油圧などで自動的に作動させることができます。DURO-Aは高速回転にも難なく対応し、強力なクランプ力を持ち、干渉の少ない輪郭で設計されているため、自動加工に最適です。DURO-Aは、Röhm KFD-HEパワーチャックおよびKFD-HSの大部分のサイズを置き換えるものです。このチャックは、購入価格が抑えられており、36ヶ月の保証が付いています。DURO-Aには、KFD-HEとKFDHSの爪が装着できます。 対象製品 自動化された工作機械 用途 バー、ツール、フランジ、ディスクなどの加工 メリット 高い把持力（400バージョンで最大250 ...
RÖHM
回転速度: 3,500, 4,000, 4,700, 6,000, 6,300 rpm
把持力: 64, 100, 135, 180, 240 kN
外部の直径: 180, 215, 260, 315, 400 mm
... DURO-A RCは、CNC装置で自動的に（油圧で）クランプすることができる、貫通穴付きの3爪チャックです。 DURO-A RCは、CNC装置で自動的に（油圧で）クランプできる、貫通穴と爪クイックチェンジシステムを備えた3爪チャックです。RCはrapid change、Aはautomaticを意味しています。主に、部品形状が頻繁に変化する円筒形や円盤形のブランクの旋削加工に使用されます。爪の交換が非常に迅速で、高さが低く、高速であることから、特に自動生産での柔軟な使用に適しています。また、DURO-A ...
RÖHM
把持力: 16 kN - 98 kN
外部の直径: 165 mm - 315 mm
... インデックステーブル用回転空気圧チャック器具 -Ø 165-315 mm -2および3顎 アプリケーション/顧客は、回転 機械で一定の回転用に設計されていない、インデックステーブルで使用される空気圧マニホールドを備えたセルフセンタリング回転チャック器具の利点 PBI-D：インチ鋸歯状のマスタージョー（ 1/16 x 90°) PBI-C: タング&グルーブマスタージョー PBI-M: メートル鋸歯状のマスタージョー (1.5 mm x 60°) 要求に応じて 技術的な特徴 内蔵空気 圧シリンダー付き/ジョーチャックで構成される独立したユニット機械の寸法、高い把持力、非常に高精度 ...
OML
外部の直径: 7 mm - 80 mm

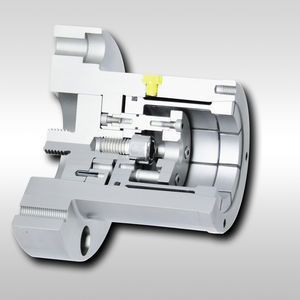

... ボンデッドディスクパックフランジチャック LAFF 完全なクランプ治具として 特徴 - 歯車加工用ワークのクランプに最適です。 - 0.005mm以下の高い真円度を実現 - IT 10までの部品公差を許容 - 外部の中間フランジリングに対するプルバックが可能 - 短いクランプ長や、溝で中断されたクランプ面でのクランプにも最適 - エクスパンディングスリーブにはゴム製の溝があるため、異物の侵入を防ぐことができます。 - オプションでハンドクランピングも可能 ...
RINGSPANN
外部の直径: 8 mm - 74 mm
... テーパコレットフランジチャック BKFF 完全なクランプ治具として 特徴 - 0.01mm以下の高精度な真円度 - IT15までの部品公差を許容 - 拡張された挿入深さ - 外部バックストップ面または内部バックストップピンに対するプルバックが可能 - 薄肉部品やソリッド部品に対応 ...
RINGSPANN
外部の直径: 40 mm - 206 mm
... テーパスリーブフランジチャック HKFF 完全なクランプ治具として 特徴 - 高い真円度、0.01mm以下の精度 - IT13までの部品公差を許容 - 拡張された挿入深さ - 外部バックストップ面または内部バックストップリングに対して、お客様がプルバックすることが可能 - オプションでハンドクランピングも可能 - テーパスリーブにはゴム製の溝があるため、異物の侵入を防ぐことができる ...
RINGSPANN
把持力: 1,000 N - 10,100 N
... 定置型3爪クランプチャック、空圧式 中央の穴から60.5mmまで セルフセンタリング 最大クランプ力：10.100N 最大32mmのストローク ストロークコントロール 定格IP40 ...
OMIL
把持力: 940 N - 16,650 N
... 定置式3爪クランプチャック、油圧・空圧式 セルフセンタリング コンパクト（直径64mmから64 mm 最大16.650Nのクランプ力 最大50mmのストローク ストロークコントロール 定格IP40 ...
OMIL
把持力: 13,500 N - 206,000 N
... 定置式4爪クランプチャック、油圧・空圧式 セルフセンタリング 最大クランプ力：206.000N ストローク：44 mmまで 定格IP40 ...
OMIL
回転速度: 3,600 rpm - 6,000 rpm
把持力: 41 kN - 160 kN
外部の直径: 165 mm - 315 mm
... 迅速な交換設計と高い再現性により、迅速な顎の交換が可能です。B-Top ジョーチャック製品ラインは非常に柔軟です。 特に小さなロットサイズの場合。 したがって、ほとんどの場合、チャックジョーの大きさの加工は不要です。 システムによる柔軟性 また、インサートブッシングシステムは、小さなロットサイズと最大の柔軟性のために構成されています。 これにより、クランプ装置は、エジェクタ、スプレーノズル、可変エンドストップを使用して、お客様の要件に便利に適合させることができます。 ...
HAINBUCH GMBH SPANNENDE TECHNIK
回転速度: 7,000, 5,000, 6,000 rpm
把持力: 120, 108, 172 kN
外部の直径: 144 mm - 240 mm
- スパントップと比較しクランプ力が25%アップ - 面接触による高いクランプ剛性 - 六角テーパー形状によりキリコの侵入を防止 - 優れた振動吸収性 - テーパー部にグリース溝が有るためグリースアップが容易 - 3爪チャックに比べて慣性モーメントが小さい
HAINBUCH GMBH SPANNENDE TECHNIK
回転速度: 10,000, 7,000, 6,000, 5,500, 4,650 rpm
把持力: 35 kN - 172 kN
外部の直径: 114 mm - 281 mm
- ハインブッフシステム対応 - スパントップと比較しクランプ力が25%アップ - チャック外径の小型化と軽量化 - ツールの接近性が向上 - ワークスペースが小さい機械に最適 - コンパクトサイズ - 3爪チャックに比べて慣性モーメントが小さい
HAINBUCH GMBH SPANNENDE TECHNIK
... ETP HYDRO-FIX クランピングスリーブは、内径旋削用ボーリングバー、外径旋削用ボーリングバー、駆動式ホルダーに最適です。 ングバーや駆動式ツールホルダに最適です。1本のネジで 固定システムにより、迅速かつ容易に取り扱うことができます。 クランプは工具の周囲で均一であるため、工具の寿命が向上します。 向上します。クランプシステムは振動を吸収し、低減します。 表面品質を向上させ、何よりも生産性を向上させます。 特長と利点 振動の低減 速度および送りの向上 表面品質の向上 工具寿命の向上 迅速かつ容易な操作 ...
回転速度: 1,400 rpm - 3,200 rpm
把持力: 3,100 daN - 6,900 daN
外部の直径: 160 mm - 430 mm
... DUO-DUX（デュオダックス）は、100％イタリア製のダブルガイド・セルフセンタリング・マニュアルチャックです。 ダブルガイド式の一体型ジョーを採用しており、より重いものにも耐えられ、安定性にも優れています。クラウンはジェラルディ社が研究した特殊な方法で研磨されており、最高の精度と再現性を実現しています。すべてのDUO-DUXチャックは、ISO3089/74のルールに基づいてバランスをとり、保証書と試験証明書を添付しています。重切削に適した直径365mmと430mmのチャックは、低い直径のチャックと同じ技術的特徴と精度を維持しています。 ...
回転速度: 1 rpm - 6,000 rpm
把持力: 1 kN - 80 kN
外部の直径: 165 mm - 370 mm
... 密閉性が高く、旋盤や研削盤での使用に最適 ベースジョーとトップジョーの精密なインターフェース Triton® PLUSバージョンでは、高回転の旋盤加工に対応した遠心力補正機能をオプションで提供 ラジアル方向の振れ≤0.005 mm 爪の交換精度 ≤ 0.002 mm 爪の交換後、クランプ面の再研磨が不要 完全に密閉されており、メンテナンスが不要 同一デザインのチャック間で爪の交換が可能 爪のインターフェースを強化し、高い材料除去率を実現 旋削加工、ハードターニング、研削加工など、幅広い用途に対応 - ...
外部の直径: 160 mm - 1,000 mm

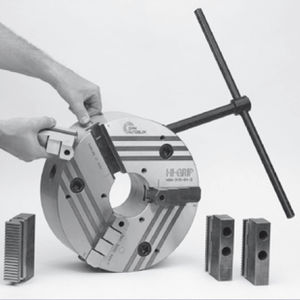

... サイズ範囲：160mm-630mm ジョーの数：3つのジョーの 舌と溝のセレーション オリジナルSMW顎システム スルーホール HI-GRIP HG-Nクイック顎チェンジマニュアルチャックは、最高の精度、同心度、再現性、最高のグリップ力を保証するウェッジバーデザインが特徴です。 顎は1分以内に変更することができ、顎セットは放射状に調整して逆転することができます。 HG-NチャックはSMW独自の顎設計を採用しており、顎はKNCS-Nなどの他のSMW Autoblokクイック顎チェンジチャックと併用することができます。 ...
SMW AUTOBLOK
外部の直径: 55 mm - 160 mm
... DBFシリーズは、コッホ・マッシネンバウ社が製造しています。 キログラム 直径 55mmから160mmまでの手締めチャックです。 DBFはステンレス製で、フラットで軽いデザインです。 DBFの特長は、広い調整範囲、0.02mm 未満の良好な同心度、0.01mm 未満の高い繰り返しクランプ精度を備えています。 これらの仕様は、計測、放電加工、水中アプリケーション、真空および水中アプリケーションなど、幅広い用途におけるチャックの品質性能を保証します。 ...
把持力: 4,000 N

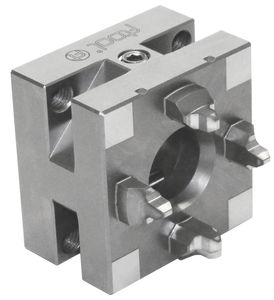

... FT 02110は、bu Ftool® で製造された手締めチャックです。 そのチャックシステムは、50mmのサイズと耐腐食性の設計を特長としています。 このユニットは、背面側から44mmの穴パターンを有する4 x M8、またはスタッドボルトとネジナットを有する4 x M6で固定するために使用することができる。 このユニットは、EDM/WEDM 機械およびフライス加工および研削加工に適用可能です。 ...
外部の直径: 160 mm - 250 mm
... ギアスクロールを備えたマニュアルチャックで、中央で把持します。 本体は、鋳鉄または鋼製です。 歯車は落とし鍛造で、バランスをとり、焼き入れをしています。 スクロールの側面と爪のセレーションは研磨されています。 同心度が高い。 用途 凹型のセンタリングマウントを持つ機械のスピンドル、またはフランジを使用したマウントのためのものです。背面からネジで固定します。フランジブランクは、必ず最初に機械に取り付け、次にチャックに取り付ける必要があります。 規格 DIN ...
外部の直径: 160 mm - 550 mm
... MDは、油圧でクランプと割出しを行う自動割出チャックです。自動調心ではありません。 アドバンテッジ - 高精度、高信頼性、高品質を維持するために、60HRC鋼UNI18NiCrMo5で作られた特殊高抵抗焼入れセメンテング。 - インデックス動作（Tecnomors特許）回転とクランプ位置で動作するピストンだけで、シンプルで信頼性の高い動作を実現しています。割出精度 ± 1' - クランプとインデックス機構のガイドシステムです。このシステムは、ラジアル方向に2個の予圧式ソリッドストレートローラー、アキシャル方向に1個のベアリングを使用します。 - ...
外部の直径: 102 mm - 830 mm
... 空気圧シリンダ内蔵の自動自己中心型 BIGスルーボアチャック ...
ROTOMORS
把持力: 5,000 N
... MacroJuniorは小さいが、ほとんどの電極に十分な大きさ 自動電極変更と無人生産を備えた現代のEDM 技術に合わせた基準システム。 特許取得済みのコンパクトなMacroJuniorシステムは、主に小型電極を対象としています。 他のマクロシステムとは異なり、MacroJuniorでは電極ホルダーではなくチャックにポジショニングタングがあります。 電極ホルダーは非常に魅力的な価格で供給できることを意味する設計。 X、Y、Z 方向に3つの基準点を持つ設計は、ホルダの公差の変動にもかかわらず、ボルトの組み合わせでロックすると、カップリングが非常に正確に繰り返されることを意味します。 ...
SYSTEM 3R
... Hardinge HQC クイックチェンジコレットは、20 秒以内に1つのサイズのコレットから別のサイズに変更できます。 マルチスピンドルオートマチックのアップタイムを向上 HQCシステムは、バーを適切に握るために必要な引き抜き力が少なく、バーが標準的なソリッドコレットやパッド付きマスターコレットの範囲を超えて変化する場合に一般的な閉じるフィンガーやピンの破損を大幅に低減します。 ...
Hardinge Workholding
外部の直径: 160 mm - 300 mm
... 自動クランプ、自動割り出し機能付きインデックスチャック - (8×45°) MDEは、油圧でクランプと割出しを行う自動割出チャックです。 自動調心ではありません。 アドバンテッジ - 高精度、高信頼性、高品質を維持するために、60HRC鋼UNI18NiCrMo5で作られた特殊高抵抗焼入れセメンテング。 - インデックス動作（Tecnomors特許）回転とクランプ位置で動作するピストンだけで、シンプルで信頼性の高い動作を実現しています。割出精度 ± 1' - クランプと割り出し機構のガイドシステム。 ラジアル方向に2個の予圧式ソリッドストレートローラー、アキシャル方向に1個のベアリングを使用するシステムです。 - ...
Applied Robotics
... 2爪セルフセンタリングスクロールチャック、プレーンバック 本体材質鋳鉄 取り付けタイププレーンバックマウント 顎の数: 2 精度のクラス標準精度チャック スルーホール: はい スルーホールのサイズ[mm]:42 測定単位: EA ...
