自動回転チャック NV15

3爪モーター式スルーホールなし

製品概要

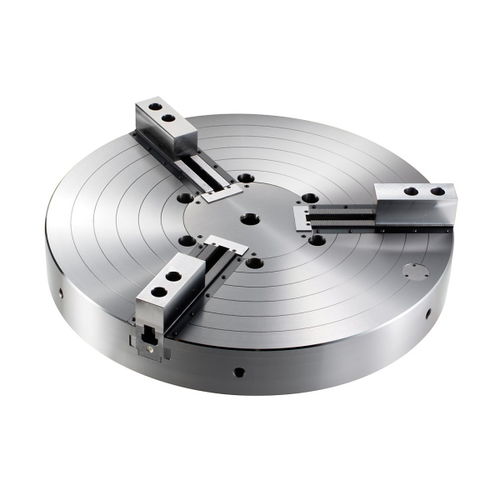

Kitagawa NV15 は、立旋盤（VTL）向けに設計された閉心式の縦型パワーチャック（381 mm、3爪）です。NV シリーズはベース爪周辺に追加シールを備え、切り粉の侵入を抑制して厳しい加工環境でも安定した作動を実現します。

主な特長

• 爪ストローク（直径）：16 mm
• プランジャーストローク：35 mm
• 把持範囲：381 mm（最大）、72 mm（最小）
• 最大ドローバープル力：82 kN
• 最大把持力：247 kN
• 最大回転数：2900 rpm
• 重量（軟爪装着時）：133 kg
• 慣性モーメント：2,580 kg·m2
• 適合シリンダー：Y2035R
• 最大圧力：3.2 MPa
• 適合ハードトップ爪：HB15N1
• 適合ソフトトップ爪：SB15N1
• スピンドルノーズ：A2-15（アダプタ取付済み）
• シーリング：ワイパーシール装着で切り粉の侵入を低減

技術仕様

• 型式：NV15
• 種類：381 mm 3爪 縦型パワーチャック、閉心式
• 把持範囲：72 mm（最小）～ 381 mm（最大）
• 爪ストローク（直径）：16 mm
• プランジャーストローク：35 mm
• 最大把持力：247 kN
• 最大ドローバープル力：82 kN
• 最大回転数：2900 rpm
• 重量（軟爪装着時）：133 kg
• 慣性モーメント：2,580 kg·m2
• 適合シリンダー：Y2035R
• 最大使用圧力：3.2 MPa
• 適合ハードトップ爪：HB15N1
• 適合ソフトトップ爪：SB15N1
• スピンドルノーズ / アダプタ：A2-15 アダプタ取付済み

用途と互換性
立旋盤用の標準的な閉心チャックとして、NV15 は自動車、航空宇宙、重切削等での中～大型ワークの加工に適しています。互換アクセサリ：シリンダー Y2035R、爪 HB15N1 / SB15N1。A2‑15 アダプタ装着済みで、ワイパーシールにより切り粉の侵入を低減し、保守を容易にします。
