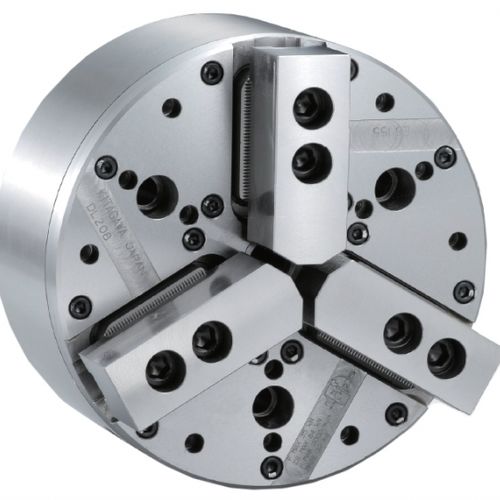

内径旋削用ワークピースクランプチャック DL206高精度引き込み3爪
お気に入りに追加する
商品比較に追加する
特徴
- 用途
- 内径旋削用
- その他の特徴
- 引き込み, 高精度
- ジョーの数
- 3爪
- クランプ直径
最少: 25 mm
(0.98 in)最大: 140 mm
(5.51 in)- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 6,000 rpm
(37,699 rad.min-1)
詳細
主な特長
詳細情報
技術仕様
- 高精度・量産向けに設計された3爪引き戻し式パワーチャック。
- 外径：169 mm
- 通し穴（mm）：20
- 爪ストローク（直径換算 mm）：5.8
- プランジャーストローク（mm）：11.5
- 最高回転数：6000 rpm
- 質量（ソフト爪装着時）：18 kg
- 慣性モーメント：0.080 kg·m2
- 把持範囲（標準爪）：Ø25–Ø140 mm
- 把持範囲（オプション爪）：Ø25–Ø158 mm
- 標準爪：SB06D1
- オプション爪：SB06B1
- 対応シリンダー：Y1020R
- 最高圧力（MPa）：外部 2.7 / 内部 1.7
- 最小入力（kN）：5
- 最小圧力（MPa）：0.9
詳細情報
- 取付：埋め込み取付（リセスマウント）。追加アダプタが必要です。
- 標準付属品：取付ボルト、Tナット、爪取り付けボルト。ブランクドローナットと取付レンチが含まれます。
- 硬爪・軟爪の両方に対応し、加工用途に応じた把持が可能です。
技術仕様
- 型式：DL206
- 種類：3爪引き戻し式パワーチャック
- 呼び径：169 mm
- 通し穴：20 mm
- 把持範囲（標準）：Ø25（最小）– Ø140（最大）mm
- 把持範囲（オプション爪）：Ø25 – Ø158 mm
- 爪ストローク（直径）：5.8 mm
- プランジャーストローク：11.5 mm
- 最大入力（外部）：19 kN
- 最大入力（内部）：12.6 kN
- 最大静的把持力（外部）：54 kN
- 最大静的把持力（内部）：36 kN
- 最高回転数：6000 rpm
- 質量（ソフトトップ爪装着時）：18 kg
- 慣性モーメント：0.080 kg·m2
- 対応シリンダー：Y1020R
- 標準爪：SB06D1
- オプション爪：SB06B1
- 最大圧力（外部／内部）：2.7 MPa / 1.7 MPa
- 最小入力：5 kN
- 最小圧力：0.9 MPa
