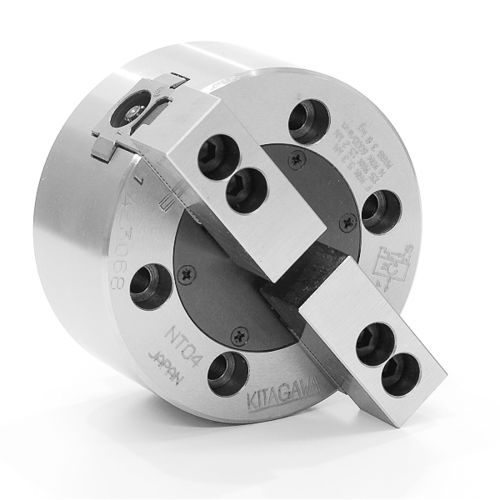

2爪ワークピースクランプチャック NT04

概要
2爪クローズドセンターパワーチャック NT04 Kitagawa。角材やフランジなど断面が四角形・不規則なワークの把持に適したモデルです。クランプ範囲：5 mm（最小）～110 mm（最大）。

主な特長

• 爪作動量（直径換算）：6.4 mm
• ピストンストローク：15 mm
• 把持範囲：5～110 mm
• 最大引張力（Draw Bar Pull）：5.3 kN
• 最大静的把持力：15.2 kN
• 最高回転数：6000 rpm
• 正味重量（ソフトトップ爪装着時）：3.8 kg
• 慣性モーメント：0.007 kg·m2
• 適合シリンダー：Y0715R
• 適合ソフト爪：SB04A1T
• 最大使用圧力：1.68 MPa

技術仕様
型式：NT04
把持範囲（mm）— 最大：110；最小：5
爪作動量（直径）（mm）：6.4
ピストンストローク（mm）：15
最大引張力（kN）：5.3
最大静的把持力（kN）：15.2
最高回転数（min^-1）：6000
慣性モーメント（kg·m2）：0.007
正味重量（kg）（ソフトトップ爪装着時）：3.8
適合シリンダー：Y0715R
適合ソフト爪：SB04A1T
図面／2D／3Dデータ：要望に応じて提供可能。

納品内容
チャック本体、取付ねじ、T溝用ブロックおよび爪固定ねじ。
