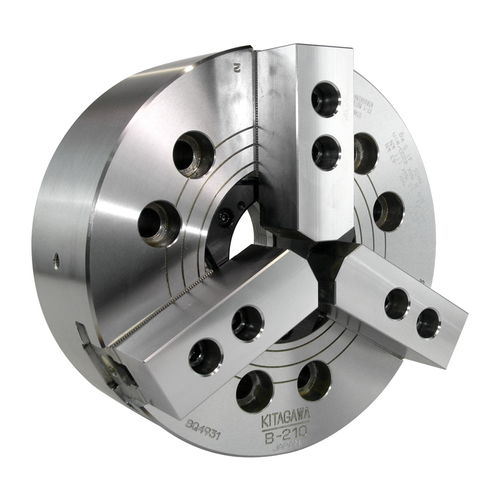

ターニング用途用ワークピースクランプチャック B2103爪
お気に入りに追加する
商品比較に追加する
特徴
- 用途
- ターニング用途用
- ジョーの数
- 3爪
- クランプ直径
最少: 31 mm
(1.22 in)最大: 254 mm
(10 in)- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 4,200 rpm
(26,389 rad.min-1)
詳細
概要
KITAGAWA B-210 は外径254mm、3爪のパワーチャックで、貫通穴75mm、最大回転数4200 rpmです。産業用旋盤ワーク向けに高級合金鋼で製造されています。
主な特長
製品詳細
追加情報
技術仕様
KITAGAWA B-210 は外径254mm、3爪のパワーチャックで、貫通穴75mm、最大回転数4200 rpmです。産業用旋盤ワーク向けに高級合金鋼で製造されています。
主な特長
- くさび式3爪チャックにより、従来型に比べて最大約20%の速度、把握力、通し穴容量の向上
- 貫通穴 (mm): 75
- 把握範囲 (mm): 31 – 254
- 爪行程（直径 mm）: 8.8
- プランジャー行程 (mm): 19
- 各マスタ爪にグリースニップル装備
- マスタ爪歯形: 1.5 mm × 60°
製品詳細
- 型式: B-210 (KITAGAWA)
- 外径254mm、貫通穴75mmの3爪パワーチャック
- 把握範囲 (mm): 31 – 254
- 最大把握力 (kN): 111
- 最大引抜力 (kN): 43
- 最大回転数: 4200 rpm
- 質量（ソフトトップ爪装着時）: 34.5 kg
追加情報
- 取付: 埋込み取付（別途アダプタが必要な場合あり）
- 標準装備: 取付ボルト、Tナット、爪取付ボルト、ブランクドローナット、取付レンチを含む
- 適合シリンダ: S1875
- 適合ハードトップ爪: HB10A1
- 適合ソフトトップ爪: SB10B1
技術仕様
- 型式: B-210
- 貫通穴 (mm): 75
- 把握範囲 (mm): Max. 254, Min. 31
- 爪行程（直径） (mm): 8.8
- プランジャー行程 (mm): 19
- 最大引抜力 (kN): 43
- 最大静的把握力 (kN): 111
- 最大回転数 (rpm): 4200
- 慣性モーメント (kg·m2): 0.315
- 正味重量 (kg)（ソフトトップ爪装着時）: 34.5
- 材質: 高品質合金鋼
