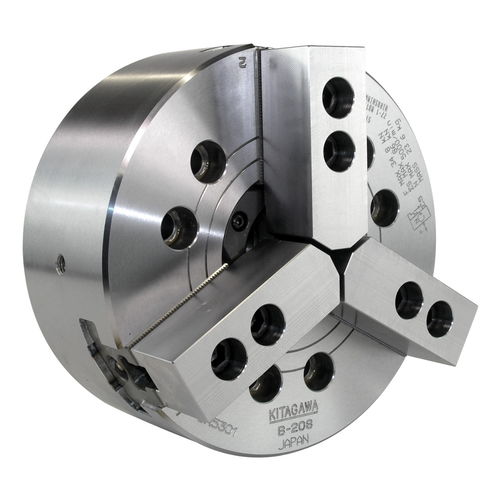

ターニング用途用ワークピースクランプチャック B208高速CNC 旋盤用スチール製
お気に入りに追加する
商品比較に追加する
特徴
- 用途
- ターニング用途用
- その他の特徴
- スチール製, CNC 旋盤用, 高速
- ジョーの数
- 3爪
- クランプ直径
最少: 13 mm
(0.51 in)最大: 210 mm
(8.27 in)- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 5,000 rpm
(31,416 rad.min-1)
詳細
製品概要
210mm 3爪オープンセンターパワーチャック Kitagawa B-208。貫通孔52mm、最大回転数5000 rpm、ハイスピードCNC旋削用途に適します。
主な特長
その他の情報
仕様 / 技術仕様
210mm 3爪オープンセンターパワーチャック Kitagawa B-208。貫通孔52mm、最大回転数5000 rpm、ハイスピードCNC旋削用途に適します。
主な特長
- 高級合金鋼製
- 3爪ウェッジ式パワーチャックは、従来型より最大20%向上した回転性能、把握力、貫通径を実現
- 貫通孔 (mm): 52
- 把握範囲 (mm): 最大210、最小13
- 爪ストローク（直径 mm）: 7.4
- プランジャーストローク (mm): 16
- 最大ロッド引張力: 34.8 kN (3549 kgf)
- 最大静的把握力: 86 kN (8769 kgf)
- 最大回転数: 5000 rpm
- 重量（ソフト爪装着時）: 22.3 kg
- 慣性モーメント: 0.170 kg·m2
- 最大圧力: 2.65 MPa (27 cm2)
- 各マスタージョーに給油ニップル装備
- マスタージョー歯形: 1.5 mm x 60°
- ハードジョー、ソフトジョーの両方に対応
その他の情報
- 取付け: リセスマウント（recess mount）。追加アダプタが必要な場合があります
- 標準装備: 取付ボルト、Tナット、ジョー取付ボルト、ブランクドローナットおよび取付レンチを含む
- 対応シリンダー（推奨）: S1552
- 対応ハードトップジョー: HB08A1
- 対応ソフトトップジョー: SB08B1
仕様 / 技術仕様
- 型式: B-208
- 貫通孔 (mm): 52
- 把握範囲 (mm): 最大210、最小13
- 爪ストローク（直径 mm）: 7.4
- プランジャーストローク (mm): 16
- 最大ロッド引張力 (kN): 34.8
- 最大静的把握力 (kN): 86
- 最大回転数 (rpm): 5000
- 慣性モーメント (kg·m2): 0.170
- 正味重量 (kg)（ソフトトップジョー装着時）: 22.3
- 最大圧力: 2.65 MPa
- 対応シリンダー: S1552
- 対応ソフトジョー: Standard / Extra Tall (SB08B1)
- 対応ハードジョー: HB08A1
- 各マスタージョーに給油ニップル装備
- マスタージョー歯形: 1.5 mm x 60°
