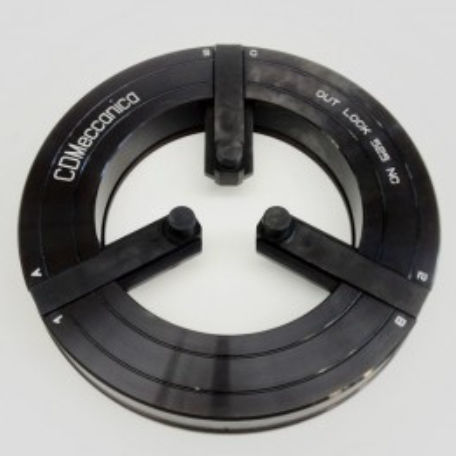

3爪回転チャック OUTLOCK series

この OUTLOCK 装置は、CDMeccanica 社によって開発されたもので、セルフセンタリングチャックを含むすべての工作機械に適用されるソフトジョーの旋削や研削を確実に行うことができます。 OUTLOCK 装置を使用することにより、以下の利点が得られます： 主軸軸に対する同心度や直角度が厳密に保たれるため、ストックの把持精度が損なわれない； ジョーの LOCK スロット加工を準備する時間が不要； 爪の調整が簡単でマイクロメトリックなため、摩耗が著しく減少； ラジアルバンド軸方向エンドフロートの完全排除。 アート525 NC - 575 NC これらの工具は、標準的な「OUTLOCK」装置とは一線を画し、その優れた頑丈さは徹底的にテストされています。これらの特別な機能は、デジタル制御された旋削工程の要件を満たすために開発されました。その有用性は、爪の LOCK スロット加工または再セッティングの段階で、非常に重い把持条件（約 13.000 kg 単位）でセルフセンタリング装置をブロックする場合に特に認識されます。 アルコロ・インバーソ： ジョーへの最大グリッピング力が Fs = 13,000 Kg の場合、 ピストン表面" A " = 215 Cm2 のシリンダーに適用できる最大圧力" Pmax " は次のとおりです： Pmax = Fs / ( A x 2,9 ) = 13000 / ( 215 x 2,9 ) = 20,85 BAR.
