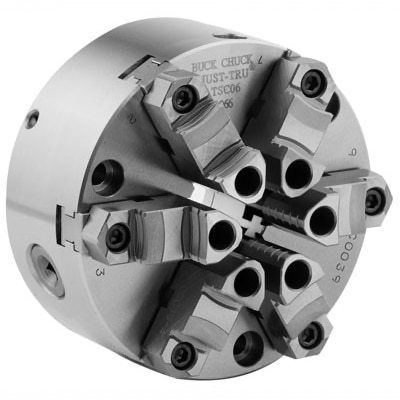

手動締結回転チャック ATSC

スチール製高精度爪付

概要
ATSC 鍛造鋼ボディのスクロールチャックは、同一部品での高い繰り返し精度と同芯性を確保するために設計された精密旋盤チャックです。本体キャビティと取付プレートハブ間に .020" のクリアランスを内蔵し、対向する調整ねじに十分な遊びを与えて精密な微調整を可能にします。初期調整は1分未満で完了し、同一部品で .0005" TIR の繰り返し精度を実現します。

この ATSC スクロールチャックを選ぶ理由
生産現場や高精度加工向けに設計されており、微細な調整機能と安定した内部形状により、ロット間で厳しい公差を維持できます。

主な特長と利点

• 4本の微調整ネジにより .0005" TIR の繰り返し精度を実現
• 高回転に対応する鍛造鋼ボディ構造
• 硬化・研削済みのスクロールを精密にバランス処理し、寿命と精度を向上
• 硬化されたジョーとピニオンで耐久性を向上
• アメリカ規格のタン＆グルーブ式マスタージョーにより上部ツーリングの選択肢が広がる

用途

• 同一部品の精密加工
• 大量生産ライン
• 高回転が必要な工程

製品資料
製品カタログや詳細仕様は製品ブローシャーをご参照ください。

仕様

• 繰り返し精度：同一部品で .0005" TIR
• 内蔵クリアランス：本体キャビティと取付プレートハブ間 .020"
• 調整時間：所要精度達成まで1分未満
• 調整機構：4本の微調整ネジ
• 本体材質：高回転対応の鍛造鋼
• スクロール：硬化・研削済み、精密バランス処理
• ジョー＆ピニオン：硬化処理で寿命向上
• 上部ツーリング接続：アメリカ規格のタン＆グルーブ式マスタージョー
