ターニング用途用ワークピースクランプチャック

正面削りスチール製クイックチェンジ

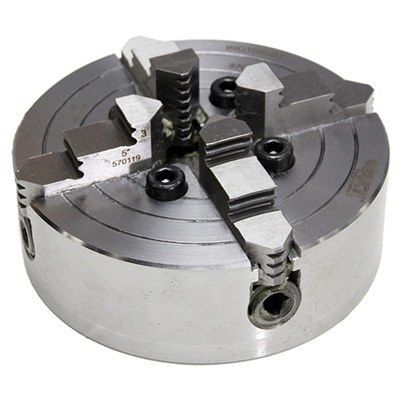

概要 独立式チャックは、円筒形および不規則形状のワークを保持するための、4爪独立式の旋盤チャックです。スピンドルハウジングおよび爪は焼入れ鋼で製造され、耐摩耗性と寸法安定性を確保します。爪はAmerican Standard Tongue and Grooveに準拠し、クイックチェンジ式の爪交換システムを備えています。ベース爪はスピンドル調整用のねじがあり、段付きの上下反転可能なトップ爪を備えます。トップ爪を反転する場合は、爪取付ボルトを緩めてください。

特長・利点

• 一貫した同芯度を確保する鍛造鋼ボディ
• 作業場・ツールルームでの使用に適した堅牢構造
• 4本の独立可動爪により不規則形状のワークを確実に把持
• 一般的なスピンドルに適合するアダプタープレートを用意
• 5"および6"はソリッド爪のみで提供
• 8"〜20"は二分割爪で提供可能；すべてのサイズでソリッド爪のオプションあり

用途

• ツールルームおよび試作加工
• 精密保持を要する研削工程
• 特殊形状や非対称部品のワークホルディング

仕様

• 本体材質：鍛造鋼
• 爪およびスピンドルハウジング材質：焼入れ鋼
• 爪構成：4爪独立式、個別調整可能
• 爪規格：American Standard Tongue and Groove
• 爪タイプ：ソリッド爪（5"、6"）、二分割爪（8"–20"）；全サイズでソリッド爪オプションあり
• アダプタープレート：一般的なスピンドルに適合するアダプタあり
