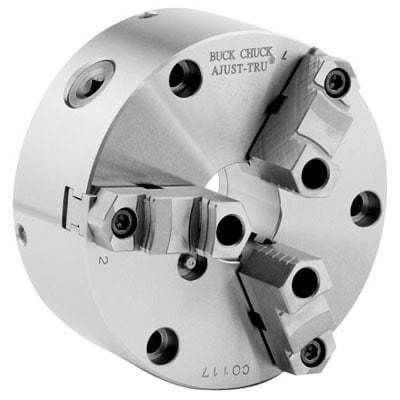

正面削りワークピースクランプチャック AT

精密工学用ターニング用途用バランス

製品概要
スクロールチャックは高い同芯精度を実現し、複製部品で0.0005"の再現性を提供します。この精度は、チャック本体キャビティと取り付け板ハブ間に設けられた0.020"のクリアランスにより得られ、対向するねじに十分な動きを与えてワークを正確に位置決めできます。調整時間は1分未満で、設定後は複製部品で0.0005" TIRを維持するために追加の調整は不要です。

特長と利点

• 複製部品での再現性0.0005"（一部の資料では0.001"とも記載）
• 鋳鉄製ボディによりコスト効率の高い製造が可能
• 焼入れ・研削済みのスクロールはバランス取りされ、精度向上
• 焼入れ・研削済みのチャック爪により寿命延長

用途

• 工具室の作業および精密旋盤加工
• 研削作業

仕様

• 再現性：0.0005"（資料には0.001"とも記載）
• チャックキャビティと取り付け板ハブ間のクリアランス：0.020"
• 本体材質：鋳鉄
• スクロール：焼入れ・研削済み、精度向上のためにバランス処理
• 爪：焼入れ・研削済みで寿命延長
• 精度達成までの調整時間：1分未満
