回転速度: 0 rpm - 2,900 rpm
把持力: 0 kN - 247 kN
外部の直径: 381 mm
... 製品概要
Kitagawa NV15 は、立旋盤（VTL）向けに設計された閉心式の縦型パワーチャック（381 mm、3爪）です。NV シリーズはベース爪周辺に追加シールを備え、切り粉の侵入を抑制して厳しい加工環境でも安定した作動を実現します。
主な特長
- 爪ストローク（直径）：16 mm
- プランジャーストローク：35 mm
- 把持範囲：381 mm（最大）、72 mm（最小）
- 最大ドローバープル力：82
回転速度: 1,400 rpm - 3,200 rpm
把持力: 3,100 daN - 6,900 daN
外部の直径: 160 mm - 430 mm
... デュオデュックス（DUO-DUX）は、100％イタリア製のダブルガイド自動調芯手動チャックです。ダブルガイドの一体型爪で作られており、より重いチャックにも耐え、安定性が向上しています。クラウンは、最高の精度と繰り返し精度を実現するため、ジェラルディが研究した特別な方法で研磨されています。DUO-DUX チャックはすべて ISO3089/74 の規定に従ってバランス調整され、保証書と試験証明書が添付されます。重切削加工に適した直径365mmと430mmのチャックは、低径のチャックと同じ技術的特徴と精度を維持しています。 ...
回転速度: 5,400, 4,600, 4,200 rad.min-1
... DURO-TAはRÖHMによって開発された手動チャックです。 高い張力、高い同心円精度、信頼性の高い連続再現性を必要とするアプリケーションに適しています。 このユニットは、グリップ範囲全体にわたって迅速かつ容易に逆転、交換または再配置を備えています。 グリップ力を維持し、複数の顎セットをストックするために定期的に潤滑することをお勧めします。 さらに、このフレームワークには、顔のほこり、顎セーフガード、セルフセンタリング、高速に保護するカバーが装備されています。 また、スチールボディに加え、硬化および粉砕されたジョー・ガイドで設計されています。 ...
... スチール製の旋盤と研削チャックで、接線方向に配置された3本の調整スピンドルにより、ワークを希望の同心度に非常に敏感に調整することができます。 最大限の同心性が求められるワークの加工に最適です。 汎用的に使用できますが、特にターニングマシンやグラインディングマシン、デバイディングユニットで有利に働きます。 最大限の同心性を得るための半径方向の微調整 繰り返し精度 0.015 mm 調整精度 0.005 mm以内 取り付けネジを開けずに精密な調整が可能 チャックの爪は同心円状に研磨されている 外爪と内爪を1セットずつ装備 硬化処理された調整スピンドルとその支持面 硬化処理されたスパイラルリング スチール製テイクアップフランジ ZS ...
回転速度: 2,300 rpm - 3,500 rpm
把持力: 150, 110, 50, 72 kN
... 円筒形センターマウントまたはショートテーパーマウントの把持力補正チャック。 セレーション90°の3爪タイプ。 物理的特性 実績のあるウェッジフックシステム 半径方向に浮動するチャッキングピストンにより補正を実現 センタリング時にピストンを潤滑 爪ベースの潤滑 適用範囲 ワークがセンタまたは爪を介してセンタリングされる、センタリングまたは補正クランプチャック。 メリット センターチップを使用したセンタリングに後付けできるため、柔軟な使用が可能 汚れや冷却水に対する特殊シーリングにより、メンテナンスが容易 ...
把持力: 16 kN - 98 kN
外部の直径: 165 mm - 315 mm
... インデックステーブル用回転空気圧チャック器具 -Ø 165-315 mm -2および3顎 アプリケーション/顧客は、回転 機械で一定の回転用に設計されていない、インデックステーブルで使用される空気圧マニホールドを備えたセルフセンタリング回転チャック器具の利点 PBI-D：インチ鋸歯状のマスタージョー（ 1/16 x 90°) PBI-C: タング&グルーブマスタージョー PBI-M: メートル鋸歯状のマスタージョー (1.5 mm x 60°) 要求に応じて 技術的な特徴 内蔵空気 圧シリンダー付き/ジョーチャックで構成される独立したユニット機械の寸法、高い把持力、非常に高精度 ...
OML
... 製品概要
FNC+は、クイックチェンジ爪システムを標準装備した3爪ウェッジ式パワーチャックです。スピンドル高回転対応、爪の移動時間短縮、チャック本体質量低減および剛性向上を目的に設計されています。ヨーロッパ規格のトップツーリングに対応し、ワークのバラツキに対応する広い把握範囲を提供します。高等級材料の窒化一体構造で製造され、ISO 9001:2000に準拠しています。
主な改良点／新機能
- ベース爪の歯形は直歯または角歯から選択可能（直歯モデルは多くの競合ベース爪を受け入れ、角歯は従来のForkardt
外部の直径: 800 mm
... 自動調芯ビッグスルーボアチャック、3本の同心引込み式ジョー＋3本の補強用フローティングジョー付き 用途：パイプ端部のねじ切り加工サイクルは次の通りです：外側にある3つの自動調芯引込み式ジョーが作動します。これにより、機械の中心線に対する管端の完璧なセンタリングが保証されます：その後、チューブは内部のフローティング・ジョーでクランプされ、可動式ジョーが引き込まれます。この冶具を使用することで、端がまっすぐでないパイプによる加工不良がすべてなくなります。 ...
ROTOMORS
把持力: 13,500 N - 206,000 N
... 定置式4爪クランプチャック、油圧・空圧式 セルフセンタリング 最大クランプ力：206.000N ストローク：44 mmまで 定格IP40 ...
OMIL

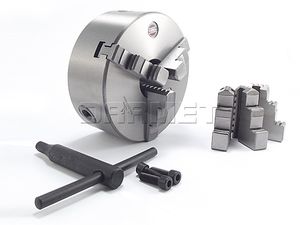

... 特性と用途: 鋳鉄旋盤チャック アダプタープレートに取り付けられる セット内容: 外部ソリッドジョー 1 セット、内部ソリッドジョー 1 セット、キー、取り付けネジ 低速旋削加工に使用 ...
把持力: 12, 35, 55, 80 kN
外部の直径: 165, 220, 290, 370 mm
... Triton® により、スイスチャック社は旋盤加工、ハードターニング、研削加工などのハイエンドアプリケーションに対応するモジュラーパワーチャックシリーズを発表しました。精密な製造と高品質な素材部品により、半径方向の振れ幅は5µm以下です。ベース爪と上爪の間の精密なインターフェースにより、アクセサリパーツの迅速な交換が可能で、上爪の旋削加工や再研磨が不要なため、一定のチャッキング繰り返し精度が保証されます。拡張バージョンの Triton® PLUS は、さらに遠心力補正機能を備えているため、特にハードな旋削加工において、高回転でも一定のチャッキング力が保証されます。 機能と適用分野 - ...
回転速度: 15,000 rpm
外部の直径: 3 in - 10 in
... ノースフィールドのダイヤフラムチャックは、世界で最も精度の高いチャックであり、あらゆるチャックタイプ（スクロール、手動、油圧、スライディングジョー）の中で開閉が最も速いチャックです。汚れや油から完全に密閉され、金属同士の摺動部品がないため、メンテナンスが不要です。そのため、期待寿命は数百万サイクルにも及びます。ノースフィールドのチャックはすべて自動調芯式です。高精度をお求めなら、ノースフィールドのダイヤフラムチャックが最適です。 カスタムチャックについては、ノースフィールドエンジニアリングスタッフまでお問い合わせください。 ...
外部の直径: 160 mm - 300 mm
... 自動クランプ、自動割り出し機能付きインデックスチャック - (8×45°) MDEは、油圧でクランプと割出しを行う自動割出チャックです。 自動調心ではありません。 アドバンテッジ - 高精度、高信頼性、高品質を維持するために、60HRC鋼UNI18NiCrMo5で作られた特殊高抵抗焼入れセメンテング。 - インデックス動作（Tecnomors特許）回転とクランプ位置で動作するピストンだけで、シンプルで信頼性の高い動作を実現しています。割出精度 ± 1' - クランプと割り出し機構のガイドシステム。 ラジアル方向に2個の予圧式ソリッドストレートローラー、アキシャル方向に1個のベアリングを使用するシステムです。 - ...
把持力: 2,200 N - 50,000 N
外部の直径: 110 mm - 400 mm
... フォークリフトの LS シリーズは、機械加工前の部品や大量生産される完成部品を生産するライン向けに設計されています。3爪の電動チャックLSは、高速で高い把持力を発揮し、チャック面のワークストップに対して後退機能を持つセルフセンタリング式です。このチャックは、切粉、粉塵、クーラントに対して密閉されており、内部潤滑式であるため、メンテナンス費用を削減することができます。 LSチャックは、標準仕様として3爪タイプをご用意していますが、ご要望に応じて2爪、4爪、6爪タイプも製作可能です。上部の爪は、追加調整なしで同シリーズの他のチャックと交換可能です。LSの基本バージョンは自動調芯式で、LSCは補正機能も備えています。 心出し・補正把持が可能なチャック 切粉、粉塵、クーラントに対して完全に密閉された構造 潤滑油の内蔵 プルダウン機能付き電圧 センタリング把持で、チャックに設定した位置から引き抜く機能付き 爪の遠心力を補正 荒加工と仕上げ加工の旋盤加工に使用可能 2爪、4爪、6爪のデザインも可能（要相談 ...
... 圧縮空気式セルフセンタリングチャック：マシンソフトウェアにより、NCシステムで管理される圧縮空気式セルフセンタリングチャックを取り付けることができます。 ...
