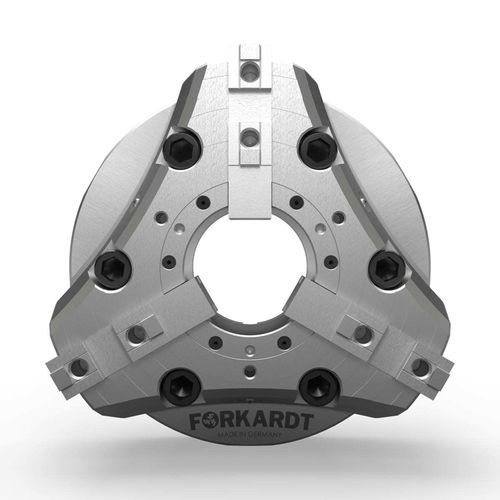

自動回転チャック FNC+

3爪スルーホール型セルフセンタリング

製品概要
FNC+は、クイックチェンジ爪システムを標準装備した3爪ウェッジ式パワーチャックです。スピンドル高回転対応、爪の移動時間短縮、チャック本体質量低減および剛性向上を目的に設計されています。ヨーロッパ規格のトップツーリングに対応し、ワークのバラツキに対応する広い把握範囲を提供します。高等級材料の窒化一体構造で製造され、ISO 9001:2000に準拠しています。

主な改良点／新機能

• ベース爪の歯形は直歯または角歯から選択可能（直歯モデルは多くの競合ベース爪を受け入れ、角歯は従来のForkardt FNCベース爪に適合）。
• バーフィード能力を最大化するための拡大ボア。
• 取り付けボルトを3本から6本に増加し、スピンドル取付剛性を向上。

機能および設計のポイント
特許取得の台形ウェッジフック機構により、高い把握力を効率的に伝達しつつ、高速回転時の精度を維持します。本体質量の低減と高さの低さにより、許容回転数が向上し、使用可能なワーク長が拡大します。中央アクチュエータのストロークが短いため、ほとんどの他のクイックチェンジ爪チャックよりも爪の移動時間が大幅に短縮されます。一般的な機械スピンドルとの互換性を確保するため、複数の取り付けアダプタが利用可能です。

利点

• 数秒での非常に速い爪交換により生産効率を向上。
• 多くの機械スピンドルに適合する取付アクセサリを用意。
• 窒化一体型本体により高い剛性と長寿命を実現。
• 高い同心度と優れた繰返し精度を維持。
• 重荷重台形ウェッジフック動作による非常に高い把握力。

技術的特徴

• 競合ブランドのベース爪を受け入れるよう改良されたベース爪プロファイル。
• よりコンパクトな設計と低減されたチャック質量により高回転対応と長い使用可能ワーク長を実現。
• 垂直スピンドル取付時の安全な運用と爪の制御された解除・調整を可能にするピストン安全装置。
• 直歯または角歯のベース爪を標準設定で用意。直歯モデルは競合ベース爪に互換。
• 剛性向上のためスピンドル取付は6本ボルト。

用途

• 爪交換の高速化と高回転が求められる中小ロット生産。

ドキュメント
FNC+の取扱説明書および製品パンフレットがご利用いただけます（製品資料を参照）。

技術仕様

• モデルファミリ：FNC+ ウェッジ式 3爪パワーチャック。
• ベース爪歯形：直歯または角歯（直歯は多くの競合ベース爪を受け入れる）。
• ボア：バーフィード能力を向上させる拡大貫通ボア。
• 取付：複数のアダプタが利用可能；6ボルトスピンドル取付で剛性向上。
• 本体：窒化一体構造の高等級材料で剛性と耐久性を確保。
• 駆動：高把握力と効率を実現する特許台形ウェッジフックプロファイル。
• 爪交換：標準でクイックチェンジ爪システム；アクチュエータストローク短縮で爪移動を高速化。
• 安全：垂直取付時の安全と爪の制御解除のためのピストン安全装置。
• 規格／品質：ISO 9001:2000に準拠して製造。
• 典型用途：中小ロット生産；チャック質量低減により許容スピンドル回転数が向上。
