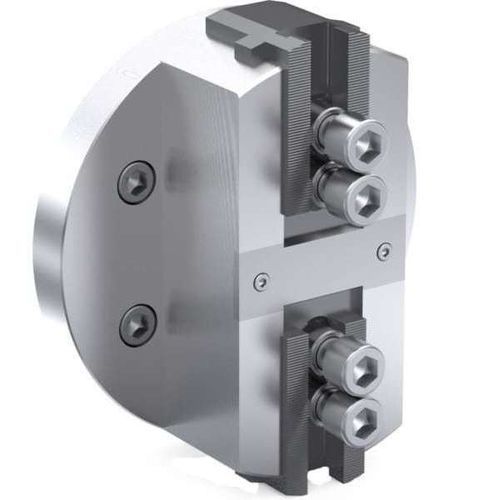

スチール製ワークピースクランプチャック BLN

クイックチェンジ高精度2爪

製品概要
BLN 2-Jawは、高精度の汎用2爪ウェッジフック式パワーチャックであり、不規則形状部品や全周把持が必要な球状部品の加工に適しています。ワーク専用のトップジョーを装着でき、継手などの加工時に出っ張りを越えて把持することが可能です。本チャックは球状部品を包み込むための長い爪ストロークを備えています。爪スライドおよび全ての可動内部部品は、耐久性を高めるために高合金鋼の焼入れ材で製作されています。ベースジョーは細かいセレーション加工が施され、トップジョーの調整や交換が容易で、潤滑用ポートを備えています。チャック本体は肉抜き加工により軽量化されています。ラピッドトラバースなしの2爪仕様は、内外段取りのために利用可能です。

利点

• 貫通穴がないため、切りくずのチャック内部侵入を防ぎます。
• 肉抜きされたチャック本体により総重量を低減します。
• 爪スライドと内部コンポーネントは高合金鋼の焼入れ材で長寿命を確保します。
• 細かいセレーションのベースジョーによりトップジョーの迅速な調整・交換が可能です。
• 長い爪ストロークにより、出っ張りを越えた把持や球状部品の全周把持が可能です。

技術的特徴

• 主にワーク専用トップジョーを使用する不規則形状部品の加工向けに設計されており、長い爪ストロークにより出っ張りを越えた把持や球状部品の全周包み込みが可能です。
• 爪スライドおよび全ての可動内部部品は高合金鋼の焼入れ材で製造され耐久性を向上させています；トップジョーはセレーション上に配置され容易に調整・交換可能；ベースジョーには潤滑ポートがあり、チャック本体は肉抜きされ重量を低減しています。

用途

• バルブや継手などの不規則形状部品の加工、および全周把持を必要とする球状部品の加工。

特性 / 技術仕様

• モデルタイプ：BLN 2-Jaw ウェッジフック式パワーチャック、2爪。
• 主要材質（可動部品）：高合金鋼（爪スライドおよび内部コンポーネント）、焼入れ処理。
• ベースジョー：細かいセレーション、潤滑ポート付、トップジョーの調整/交換が容易。
• チャック本体：重量軽減のための肉抜き設計；切りくずの侵入を防ぐため貫通穴なし。
• 爪ストローク：出っ張りを越えた把持や球状部品の全周包み込みを可能にする長ストローク。
• ジョー：トップジョーは通常ワーク形状に合わせて加工されます。
• 使用例：外側および内側の把持；ラピッドトラバースなしのオプションあり。
