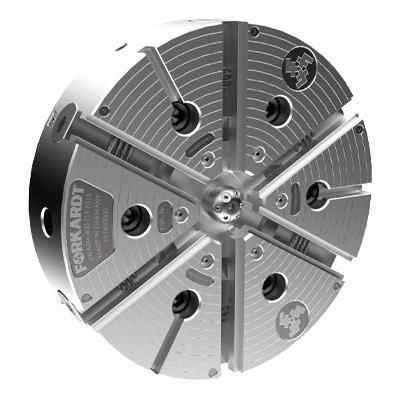

精密工学用ワークピースクランプチャック 6 WAZMF

ターニング用途用内径旋削用外径旋削用

概要
レバー式6爪等力チャック（型式 6 WAZMF）は、薄肉で繊細な円筒形ワークを歪み少なく把握するために設計されています。隣接する爪が連動して等力作用を実現し、FNCのクイックチェンジ爪システムは小〜中ロットの段取り時間を短縮します。

利点

• 通り穴がないため切りくずのチャック内部への侵入を防ぎます。
• 爪スライドおよび内部部品は高合金鋼の焼入れ処理で長寿命を実現します。
• 細かいセレーション付き基底爪で簡単な調整と迅速な交換が可能です。
• 長い爪ストロークにより突起部や球形エンベロープの把持が可能です。

技術的特徴

• 等力点：12点
• シングルスクリューのFNCクイックチェンジ爪システム。
• レバー駆動によりチャック感度が向上。
• 内付けおよび外付けの把持に対応。
• 異径対応の差動把持機能。

用途

• 薄肉部品
• 円周精度の要求がある部品
• 平面度の要求がある部品
• 高速旋削
• ブレーキドラム
• ローター
• インペラー
• カバー・ハウジング

技術仕様

• 製品種別：レバー式6爪等力チャック（動力式）
• 等力点数：12点
• 爪交換方式：シングルスクリュー式FNCクイックチェンジ爪
• 駆動方式：感度を高めるレバー駆動
• 把持モード：内径把持、外径把持、差動把持
• 材料：爪スライドおよび内部部品は高合金鋼の焼入れ
• 設計上の留意点：通り穴なし；細かいセレーション基底爪；複雑なエンベロープ用の長い爪ストローク
