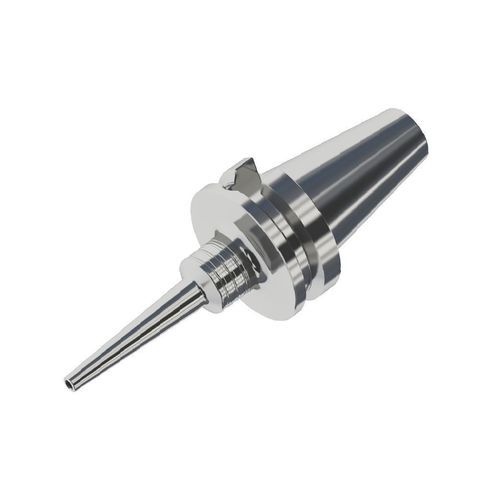

BTツールホルダー

シュリンク フィット加工用精密工学用

製品概要

• 動的バランス: 25,000 rpmでG2.5、60,000 rpmでG1.0
• 高精度: 超ロング設計；工具ホルダの振れ ≤0.001 mm；4×Dで≤0.003 mm
• クランプ力向上: DIN規格比 最大2倍
• 耐食・耐摩耗・防錆: 専用の表面処理
• 熱処理後の歪み最小化: 熱処理後にキー溝を仕上げ加工
• 耐久性: 特殊合金鋼およびConprofe Shrink-Fit Machineで最大3,000クランプサイクル

動作原理
締め付けは熱膨張・収縮の原理に基づく。Shrink-Fitユニットで工具ホルダを加熱し、内径が拡張している間に切削工具を挿入し、冷却してホルダが収縮することで工具を直接クランプする。
コレットやナットのような機械的連結部を使用せずに工具を直接クランプするため、振れ精度、動的バランス、クランプ剛性が求められる高速加工に適している。

適用事例
航空宇宙、半導体、医療機器の加工など、各種高精度産業用途の切削工具クランプに適している。

技術パラメータ
Item (単位: mm) — 標準タイプ — 超薄タイプ
クランプ径 d — 4-10 — 4-10
D — 10-22 — 7-13
D1 — 25-36 — 25-36
L — 75-120 — 95-180
M — 22-67 — 42-97
最小クランプ長 E — 12-30 — 12-30
肉厚 t — 3-6 — 1.5

特長／仕様

• クランプ径 (d): 標準 4-10 mm；超薄 4-10 mm
• D: 標準 10-22 mm；超薄 7-13 mm
• D1: 25-36 mm（両タイプ共通）
• L (長さ): 標準 75-120 mm；超薄 95-180 mm
• M: 標準 22-67 mm；超薄 42-97 mm
• 最小クランプ長 (E): 12-30 mm（両タイプ共通）
• 肉厚 (t): 標準 3-6 mm；超薄 1.5 mm
• バランス等級: 25,000 rpmでG2.5；60,000 rpmでG1.0
• 振れ精度: ≤0.001 mm（工具ホルダ）；4×Dで≤0.003 mm
• クランプ力: DIN規格の最大2倍
• 耐久性: 特殊合金鋼とConprofe Shrink-Fit Machineで最大3,000クランプサイクル
• 表面: 耐食・耐摩耗・防錆の特殊処理
