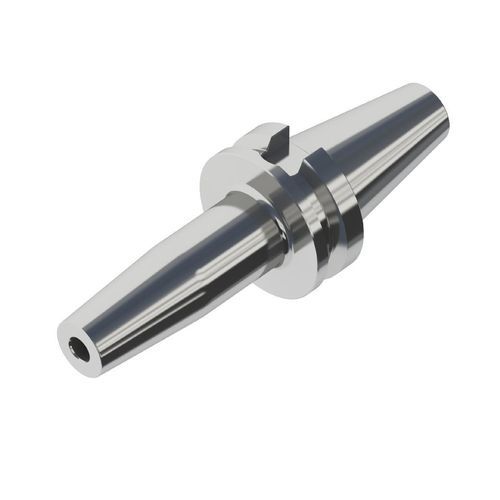

BTツールホルダー

シュリンク フィット加工用精密工学用

製品概要

• 高い動的バランス：25,000 rpmでG2.5、60,000 rpmでG1.0に調整済み
• 高精度：エクストラロング設計；ツールホルダの振れ ≤0.001 mm；4×Dでの振れ精度 0.003 mm以内
• 高い締付力：DIN規格の約2倍
• 耐食・耐摩耗・防錆：特殊表面処理
• 熱処理による歪みを抑えた寸法精度：熱処理後にキー溝を仕上げ加工
• 耐久性：Conprofe Shrink-Fit Machine使用時で最大3,000回の締付が可能

作動原理
熱膨張・収縮の原理で締付を行います。Shrink-Fitユニットでホルダを加熱し、内孔が拡大した状態で工具を挿入、冷却によりホルダが収縮して工具を直接締付けます。コレットやナットなどの機械的接続部品を使用しないため、動的バランス、振れ精度、締付剛性を要求する高速加工に適しています。

適用事例
航空宇宙、半導体、医療などの産業用途での各種切削工具の把握に適しています。

技術仕様
Item (単位：mm) | 標準タイプ | スリムタイプ
把握径 d | 4-20 | 4-20
D | 15-33 | 10-27
D1 | 20-51 | 14-33
L | 80-160 | 90
最小挿入長 E | 15-42 | 15-47
最大挿入長 H | 60-210 | 65-110

特徴 / 技術仕様

• 動的バランス：25,000 rpmでG2.5、60,000 rpmでG1.0
• 振れ：≤0.001 mm（ツールホルダ）；4×Dでの振れ精度 0.003 mm以内
• 締付力：DIN規格の約2倍
• 材料 / 仕上げ：特殊表面処理を施した合金鋼で耐食・耐摩耗・防錆
• 設計：高精度を支えるエクストラロング設計
• 熱処理・加工：熱処理後にキー溝を仕上げ加工し歪みを防止
• 耐久性：Conprofe Shrink-Fit Machine使用時で最大3,000回の締付
• 代表的寸法（標準タイプ）：把握径 4–20 mm；D 15–33 mm；D1 20–51 mm；L 80–160 mm；最小挿入長 E 15–42 mm；最大挿入長 H 60–210 mm
• 代表的寸法（スリムタイプ）：把握径 4–20 mm；D 10–27 mm；D1 14–33 mm；L 90 mm；最小挿入長 E 15–47 mm；最大挿入長 H 65–110 mm
