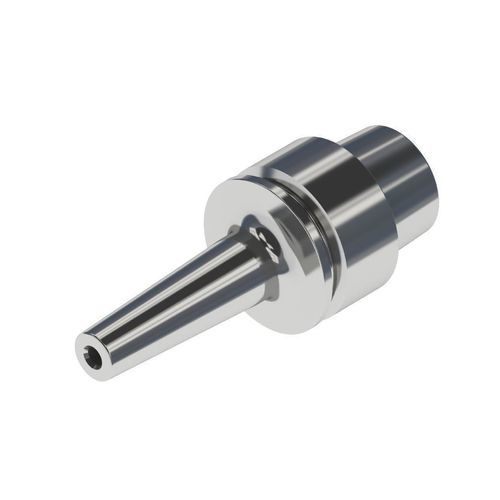

HSKツールホルダー

シュリンク フィット加工用バランス

製品概要

• 高い動的バランス：25,000 rpmでG2.5、60,000 rpmでG1.0にバランス調整済み
• 高精度：ロングタイプ設計；ホルダ振れ ≤0.001 mm；4×Dでの振れ精度 ≤0.003 mm
• 高締付力：DIN基準の最大2倍の締付力
• 耐食・耐摩耗・耐錆：特殊表面処理
• 熱処理による歪みなしの高精度：熱処理後にキー溝を仕上げ加工
• 耐久性：Conprofe Shrink-Fit Machine使用で最大3000回の締付が可能

動作原理
締付は熱膨張と収縮の原理を利用します。Shrink-Fitユニットでホルダを加熱し、内径が拡大したところで工具を挿入、冷却によりホルダが収縮して工具を強固に保持します。
コレットやナットなどの機械的連結部品を使わずに工具を直接把持するため、高速加工で求められる精度、動的バランス、締付剛性に適しています。

適用例
航空、半導体、医療などの産業分野での各種切削工具の把持に適しています。

技術仕様
Item (Unit: mm) | Standard Type | Slim Type
締付径 d | 4-20 | 4-12
D | 15-44 | 10-18
D1 | 20-53 | 14-30
L | 60-160 | 65-120
最小締付長さ E | 15-48 | 15-42
最大締付長さ H | 40-95 | 45-95

特徴 / 技術仕様

• 締付径 (d): Standard 4-20 mm；Slim 4-12 mm
• D: Standard 15-44 mm；Slim 10-18 mm
• D1: Standard 20-53 mm；Slim 14-30 mm
• L (長さ): Standard 60-160 mm；Slim 65-120 mm
• 最小締付長 (E): Standard 15-48 mm；Slim 15-42 mm
• 最大締付長 (H): Standard 40-95 mm；Slim 45-95 mm
• 動的バランス: 25,000 rpmでG2.5；60,000 rpmでG1.0
• 振れ: ホルダ振れ ≤0.001 mm；4×Dでの精度 ≤0.003 mm
• 締付力: DIN基準の最大2倍
• 材質 / 処理: 特殊合金鋼；耐食・耐摩耗・耐錆のための特殊表面処理
• 耐久性: Conprofe Shrink-Fit Machine使用で最大3000回の締付
